تصفح الكمية:0 الكاتب:محرر الموقع نشر الوقت: 2026-04-27 المنشأ:محرر الموقع
اختيار أ مضخة توربينية عمودية ليس شيئًا يجب التعامل معه كبديل روتيني للمعدات. إنه قرار رئيسي يمكن أن يؤثر بشكل مباشر على موثوقية النظام واستقرار التشغيل ومتطلبات الصيانة على المدى الطويل. يمكن أن تؤدي المواصفات غير المناسبة إلى التجويف والتلف المبكر للمكونات واستهلاك الطاقة غير الضروري طوال فترة خدمة الوحدة.
يتطلب تصميم نظام ضخ يمكن الاعتماد عليه إجراء تحليل دقيق. يجب على المهندسين تقييم منحنيات الأداء، وصافي متطلبات رأس الشفط الإيجابي، وترتيبات القيادة بدقة. حتى الخطأ البسيط في الاختيار الهيدروليكي يمكن أن يقلل من الكفاءة، ويخلق مشكلات في الاهتزاز، ويعطل الأداء العام للمحطة.
وللحد من هذه المخاطر، من المهم استخدام إطار اختيار عملي وموضوعي. يشرح هذا الدليل كيفية مراجعة الاحتياجات الهيدروليكية، ومقارنة التكوينات الميكانيكية، واتخاذ قرارات الشراء السليمة. باتباع هذه الخطوات، يمكنك تحسين موثوقية النظام ودعم التشغيل المستقر على المدى الطويل.
الدقة الهيدروليكية: قم دائمًا بمراجعة رأس الشفط الإيجابي الصافي المطلوب (NPSHr) وحافظ على هامش يتراوح بين 2 و5 أقدام للمساعدة في منع التجويف.
اختيار التكوين: الاختيار بين نموذج عمود الخط العمودي والغواصة مضخة توربينية بئر عميق يعتمد على عوامل مثل محاذاة البئر، وتبريد المحرك، وإمكانية الوصول إلى الخدمة.
سعة المحرك: نظرًا لأن هذه المضخات تعمل غالبًا على منحنيات أداء شديدة الانحدار، فيجب اختيار المحرك بناءً على أعلى حمل ممكن على طول المنحنى، وليس فقط نقطة التشغيل المقدرة.
مراقبة المشتريات: إن مطالبة شركة مصنعة واحدة بتوفير المحرك والمضخة وأدوات التحكم تساعد على تجنب نزاعات المسؤولية في حالة حدوث مشكلات في الأداء.
قبل مقارنة المنتجات من شركات مصنعة مختلفة، يجب عليك أولاً تحديد احتياجات النظام الفعلية لديك. غالبًا ما تؤدي البيانات غير الكاملة أو غير الدقيقة في هذه المرحلة إلى سوء اختيار المعدات لاحقًا. ستساعد الخطوات التالية في إنشاء أساس هيدروليكي واضح.
ابدأ بتحديد شروط التصميم الرئيسية. يتضمن ذلك معدل التدفق المطلوب (GPM)، والرأس الديناميكي الإجمالي (TDH)، وخصائص السائل، مثل الجاذبية النوعية واللزوجة.
يجب عليك أيضًا مراجعة منحنى أداء المضخة بعناية. عادةً ما يكون للمضخات التوربينية العمودية منحنيات شديدة الانحدار نسبيًا. يمكن أن يساعد هذا في التحكم المستقر في التدفق، ولكنه يعني أيضًا أن المضخة قد تتفاعل بقوة مع تغيرات الضغط. إذا لم يتم رسم منحنى النظام بدقة، فحتى الارتفاع المتواضع في الرأس يمكن أن يقلل التدفق بشكل كبير.
يمكن أن يؤدي التجويف إلى إتلاف الدفاعات بسرعة وتقليل كفاءة المضخة. لتجنب ذلك، يجب إيلاء اهتمام وثيق لرأس الشفط الإيجابي الصافي. ابدأ بحساب صافي رأس الشفط الإيجابي المتوفر (NPSHa) في نظامك، والذي يعكس الضغط المتوفر عند شفط المضخة.
ثم قارن هذه القيمة مع رأس الشفط الإيجابي الصافي المطلوب للمضخة (NPSHr).
المبدأ التوجيهي العام: احتفظ بهامش أمان يبلغ حوالي 20% إلى 35% فوق NPSHr.
التوصية العملية: تهدف إلى أن يكون NPSHa أعلى بما لا يقل عن 2 إلى 5 أقدام من NPSHr لتقليل فرصة التجويف أثناء ظروف التشغيل المتغيرة.
في بعض الأحيان يتم التقليل من خسائر الاحتكاك في عمود التفريغ. عندما يتحرك السائل للأعلى عبر الأنبوب، يؤدي الاحتكاك إلى تقليل الطاقة المتوفرة في النظام. ولذلك ينبغي اختيار قطر العمود بعناية. في العديد من الحالات، من الممارسات الجيدة الحفاظ على فقدان الاحتكاك أقل من 5 أقدام لكل 100 قدم من طول الأنبوب. قد يؤدي العمود الأكبر قليلاً إلى تحسين كفاءة التشغيل الإجمالية بمرور الوقت.
يلعب شكل البئر وظروف الموقع دورًا رئيسيًا في تحديد الترتيب الصحيح للمضخة. في معظم الحالات، يأتي الاختيار بين التوربينات العمودية ذات العمود الخطي (VLST) أو التوربينات الغاطسة. مضخة توربينية بئر عميق. كل تصميم له مميزاته الخاصة حسب التطبيق.

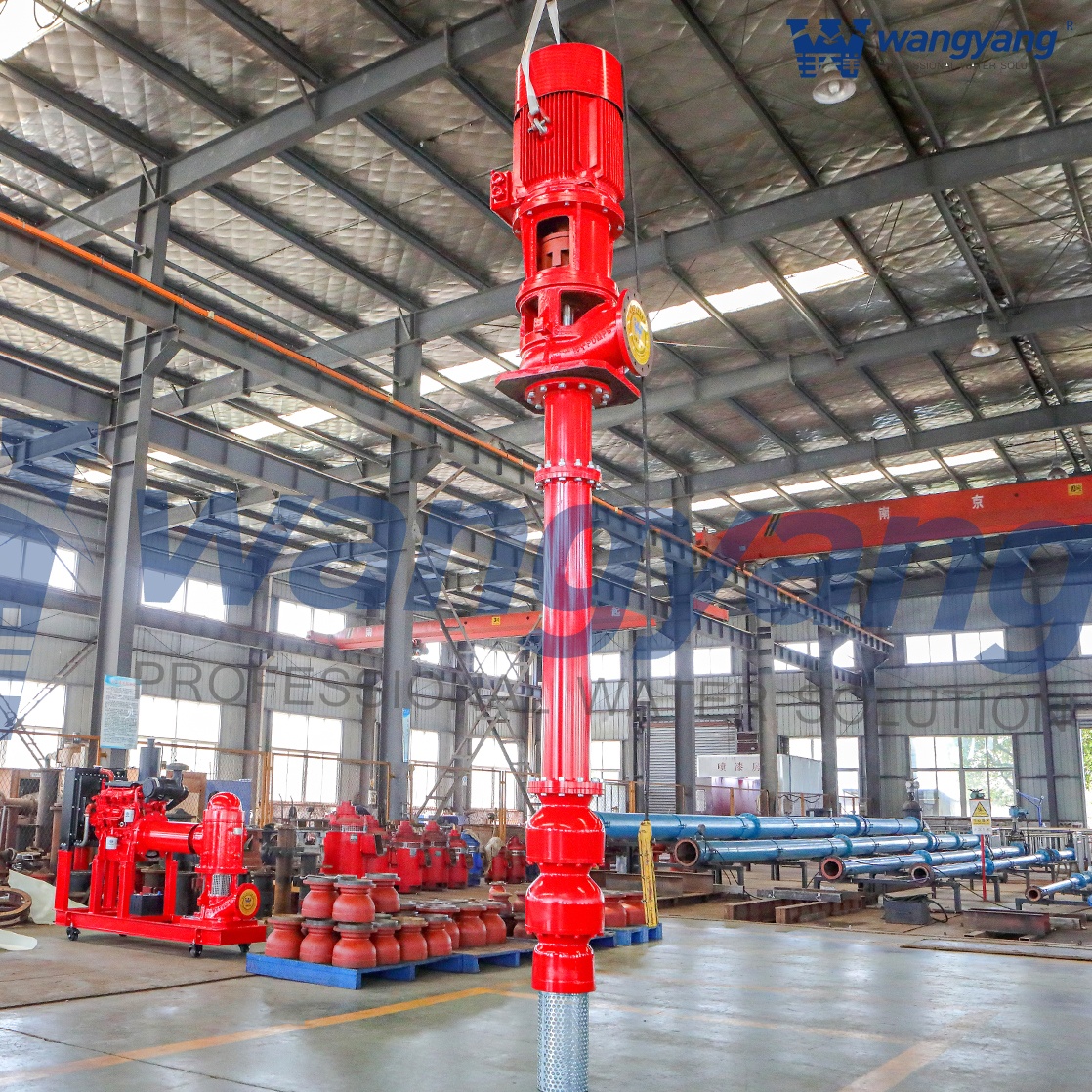

في تصميم عمود الخط، يبقى المحرك فوق الأرض بينما تظل مجموعة الوعاء تحت مستوى الماء. عمود طويل يربط المحرك بالمضخة.
مناسبة ل: واجبات التدفق العالي، والآبار المستقيمة للغاية، والتطبيقات التي يفضل فيها الوصول إلى المحرك على مستوى السطح للصيانة.
خصائص التبريد: نظرًا لأن المحرك مثبت فوق سطح الأرض، فإنه يتم تبريده عن طريق الهواء المحيط. يعمل هذا على تبسيط عملية تبريد المحرك مقارنةً بالتصميمات المغمورة، وغالبًا ما يكون مفيدًا في ترتيبات بئر التغذية العلوية.
في الترتيب الغاطس، يتم تثبيت المحرك مباشرة أسفل مجموعة وعاء المضخة وتعمل الوحدة بأكملها تحت الماء.
مناسبة ل: الآبار ذات الانحناءات البسيطة أو الانحراف، أو المنشآت ذات المساحة السطحية المحدودة، أو المواقع التي يكون فيها منسوب المياه عميقاً جداً.
خصائص التبريد: تعتمد المحركات الغاطسة على تدفق الماء المستمر حول غلاف المحرك من أجل التبريد المناسب. في آبار التغذية العلوية، قد يدخل الماء فوق المضخة ويفشل في التحرك بشكل مناسب بعد المحرك. في تلك الحالات، يتم استخدام غلاف التدفق بشكل شائع لتوجيه الماء فوق المحرك قبل وصوله إلى المدخول.
ميزة | توربين عمود الخط العمودي (VLST) | مضخة غاطسة للآبار العميقة |
|---|---|---|
حسنا الاستقامة | يعمل بشكل أفضل في الآبار المستقيمة لتجنب ربط العمود. | يتعامل مع الانحناءات أو الانحرافات البسيطة بسهولة أكبر. |
موقف المحرك | مثبتة على السطح لتسهيل الوصول إليها. | تم تركيبه تحت الماء ويتطلب الإزالة للخدمة. |
الصيانة | تعد خدمة المحرك أسهل، لكن احتياجات التشحيم الروتينية قد تكون أعلى. | صيانة يومية أقل، لكن الخدمة الرئيسية قد تتطلب معدات رفع. |
طريقة التبريد | تبريد الهواء على السطح. | يتطلب تدفق المياه المناسب عبر مبيت المحرك. |
لا ينبغي أن تكون بيانات الكتالوج القياسية هي الأساس الوحيد للاختيار. غالبًا ما تتطلب التطبيقات الأكثر تطلبًا اهتمامًا أكبر بالمعايير الهندسية والتصميم الهيكلي وتوافق المواد.
تتطلب العديد من المشاريع الصناعية مضخات تتوافق مع معايير المعهد الهيدروليكي (HI) أو API 610. من المهم أن تفهم الفئة التي تنطبق على نظامك. على سبيل المثال، يشير VS1 إلى تصميمات التدفق المختلط المعلقة، بينما يشير VS6 إلى المضخات من النوع البرميلي. يستخدم تصميم VS6 برميل الشفط، والذي يمكن أن يلغي الحاجة إلى حفرة رطبة في بعض التركيبات.
غالبًا ما تستخدم الشركات المصنعة الراسخة ديناميكيات الموائع الحسابية (CFD) لتحسين هندسة المكره وتحسين ظروف التدفق الداخلي. ويمكنهم أيضًا تطبيق تحليل العناصر المحدودة (FEA) للتحقق من القوة الهيكلية تحت ضغط التشغيل. يمكن أن تساعد هذه الأساليب الهندسية في تحسين الأداء الهيدروليكي والموثوقية الميكانيكية.
يجب أن تتطابق مواد المضخة دائمًا مع خصائص السائل الذي يتم التعامل معه. غالبًا ما تستخدم تطبيقات المياه النظيفة القياسية الدفاعات البرونزية وأوعية الحديد الزهر. قد تتطلب السوائل الأكثر عدوانية، مثل مياه البحر أو بعض السوائل الصناعية، مواد مقاومة للتآكل مثل الفولاذ المقاوم للصدأ المزدوج أو السبائك المتقدمة الأخرى.
تذكير بالامتثال: بالنسبة لأنظمة مياه الشرب البلدية، يجب أن تلبي المكونات المبللة متطلبات NSF/ANSI/CAN 61 و372. يمكن أن يؤدي التغاضي عن هذه الشهادات إلى حدوث تأخيرات كبيرة في المشروع.
حتى المضخة المصممة جيدًا قد يكون أداؤها سيئًا إذا لم يتم تحديد المحرك ونظام التحكم بشكل صحيح. تعد المطابقة الصحيحة لمحرك الأقراص أمرًا ضروريًا للتشغيل الموثوق.
يجب أن تكون حالة التشغيل الرئيسية قريبة قدر الإمكان من أفضل نقطة كفاءة للمضخة (BEP). هذا هو المكان الذي تم فيه تصميم المضخة لتعمل بسلاسة أكبر. يمكن أن يؤدي التشغيل بعيدًا جدًا عن أفضل الممارسات البيئية إلى إعادة التدوير الداخلي والاهتزاز وضغط المحمل وتآكل الختم بشكل أسرع.
اعتبار مهم: على عكس العديد من مضخات الطرد المركزي الأفقية، قد تسحب بعض تكوينات المضخة العمودية المزيد من الطاقة مع ارتفاع الرأس. وهذا يعني أن اختيار محرك لنقطة التشغيل المقدرة فقط قد لا يكون كافيًا.
إذا تغيرت ظروف النظام وزاد الطلب، فقد تتطلب المضخة قوة حصانية للفرامل أكبر من المتوقع. لهذا السبب، يجب أن يعتمد حجم المحرك على أعلى متطلبات القدرة الحصانية الموضحة في منحنى الأداء، وليس على نقطة تشغيل واحدة فقط.
يمكن لمحركات التردد المتغير (VFDs) أن تقلل من تيار البدء وتساعد المضخة على التكيف مع متطلبات التدفق المتغيرة. ومع ذلك، يجب أن يكون المحرك مناسبًا لتشغيل العاكس في حالة استخدام VFD.
ملاحظة التطبيق: قد يؤدي التشغيل بسرعات مختلفة إلى تغيير سلوك اهتزاز الوحدة. يُنصح بطلب ديناميكيات الدوار أو تحليل التردد الطبيعي من الشركة المصنعة للتأكد من أن المضخة ستعمل بأمان عبر نطاق السرعة المقصود.
يمكن أن تؤثر قرارات الشراء بقوة على موثوقية المعدات وتنسيق الصيانة ونجاح بدء التشغيل. ولا يعني السعر الأولي المنخفض دائمًا حدوث مشكلات أقل لاحقًا إذا كان الدعم والاختبار والمساءلة مجزأً.
غالبًا ما يكون من الأفضل شراء مجموعة الوعاء، وعمود الخط، ورأس التفريغ، والمحرك، وأدوات التحكم كحزمة واحدة متكاملة من شركة مصنعة واحدة. يؤدي هذا إلى إنشاء مسؤولية أوضح عن الأداء وتبسيط الاتصال في حالة ظهور مشكلات بعد التثبيت.
توفر منحنيات الكتالوج المنشور إرشادات مفيدة، ولكن الأداء الفعلي يمكن أن يختلف بسبب تفاوتات التصنيع. بالنسبة للتطبيقات المهمة، يُنصح بتحديد اختبار المصنع بأقصى سرعة تشغيل. يساعد هذا في تأكيد الرأس والقدرة والكفاءة قبل الشحن.
حتى المضخة المناسبة يمكن أن يكون أداؤها ضعيفًا إذا تم تصميم التثبيت بشكل سيء. يجب الحفاظ على الغمر المناسب وفقًا لتوجيهات الشركة المصنعة. إذا كان مستوى الماء منخفضًا جدًا، فقد تتشكل دوامات سطحية وتسحب الهواء إلى المضخة، مما يزيد من خطر التجويف.
بالإضافة إلى ذلك، يجب أن يكون مسار تدفق الشفط سلسًا قدر الإمكان. في الأنظمة المغلقة، قد تساعد أجهزة تمليس التدفق أو ناشرات الشفط في إنشاء حالة مدخل أكثر اتساقًا ودعم عمر التحمل الأطول.
يتطلب اختيار المضخة التوربينية العمودية الصحيحة أكثر من مجرد مطابقة معدل التدفق وقيمة الرأس. وهو يتضمن موازنة الأداء الهيدروليكي والتصميم الميكانيكي والوصول إلى الصيانة وظروف التثبيت.
قبل الاتصال بالمصنعين، يجب على المهندسين والمشترين تحديد ثلاثة معايير رئيسية بوضوح: التدفق المستهدف، والرأس الديناميكي الإجمالي، ونطاق الكفاءة المطلوب. يجب أيضًا تحديد متطلبات المواد مبكرًا حتى يتوافق تكوين المضخة مع ظروف الخدمة الفعلية. إن المراجعة الدقيقة لمتطلبات الاختبار ومسؤولية الموردين يمكن أن تزيد من تحسين ثقة المشروع.
إذا كنت تستعد لإنهاء اختيار المضخة الخاصة بك، فإن العمل مع فريق هندسة التطبيقات ذو الخبرة يمكن أن يساعد في التحقق من الحجم وتقييم ظروف التشغيل ودعم الأداء الموثوق به على المدى الطويل.
ج: لا، فالتشغيل الجاف يزيل التشحيم السائل اللازم لمحامل عمود الخط والمكونات الداخلية الأخرى. وبدون هذا التشحيم، يرتفع الاحتكاك بسرعة ويمكن أن تحدث أضرار جسيمة في وقت قصير جدًا. يجب دائمًا التأكد من الغمر الصحيح قبل بدء التشغيل.
ج: المضخة التوربينية العمودية هي نوع من مضخة الطرد المركزي، ولكنها مرتبة عموديًا وهي مصممة عادةً لخدمة الآبار العميقة أو الحفرة الرطبة. غالبًا ما يستخدم مراحل متعددة لتوليد ضغط أعلى ويهدف إلى العمل مع مجموعة الوعاء المغمورة في مصدر السائل.
ج: أهم الخطوات هي الحفاظ على عمق الغمر المطلوب وتصميم منطقة السحب لتعزيز التدفق المستقر والمتساوي إلى المضخة. يمكن أن تساعد المسافات المناسبة وتصميم الحوض وميزات التحكم في التدفق مثل الحواجز في تقليل تكوين الدوامات.
