ما هو الفرق بين المضخة التوربينية العمودية ومضخة الطرد المركزي؟

غالبًا ما يواجه مديرو المرافق والفرق الهندسية قرارًا مهمًا عند اختيار معدات الضخ الصناعية. يمكن أن يدعم الاختيار الصحيح التشغيل المستقر لسنوات عديدة، في حين أن الاختيار الخاطئ قد يخلق مشاكل متكررة مثل التجويف، أو قيود الشفط، أو صعوبة الصيانة، أو سوء التوافق مع بيئة التثبيت. للاختيار بشكل صحيح، من الضروري أن نفهم كيف تقارن المضخة التوربينية العمودية بمضخة الطرد المركزي القياسية.

لا تتعلق هذه المقارنة بتقنيتي ضخ غير مرتبطتين تمامًا. المضخة التوربينية العمودية هي في الواقع شكل متخصص من مضخة الطرد المركزي. يكمن الاختلاف الحقيقي في التكوين وطريقة التثبيت وعمق التطبيق ونهج الصيانة. في الأقسام أدناه، نوضح مكان استخدام كل تصميم وكيف تؤثر بنياته على الأداء وتخطيط النظام.

الوجبات السريعة الرئيسية

• عائلة المضخة: المضخة التوربينية العمودية هي نوع من مضخة الطرد المركزي، وليست مبدأ ضخ منفصل.

• عمق التطبيق: تُستخدم مضخات الطرد المركزي القياسية عادة للنقل الضحل أو على مستوى السطح، في حين تم تصميم مضخات توربينات الآبار العميقة لإعدادات أعمق بكثير.

• متطلبات المساحة: تحتاج مضخات الطرد المركزي الأفقية إلى مساحة أرضية أكبر، بينما توفر مضخات التوربينات العمودية مساحة أكبر ولكنها تتطلب مساحة أكبر للتركيب والصيانة.

• فرق الصيانة: من السهل عمومًا الوصول إلى مضخات الطرد المركزي القياسية وصيانتها، بينما تتطلب مضخات التوربينات العمودية غالبًا معدات رفع ودقة تركيب أكبر.

فهم العلاقة بين الاثنين

من سوء الفهم الشائع أن المضخة التوربينية العمودية ومضخة الطرد المركزي تعملان بمبادئ مختلفة تمامًا. في الواقع، كلاهما يستخدم قوة الطرد المركزي الناتجة عن دافع دوار لتحريك السائل. مصطلح "مضخة الطرد المركزي" هو فئة واسعة تشمل العديد من التصاميم، وتنتمي المضخة التوربينية العمودية ضمن هذه الفئة.

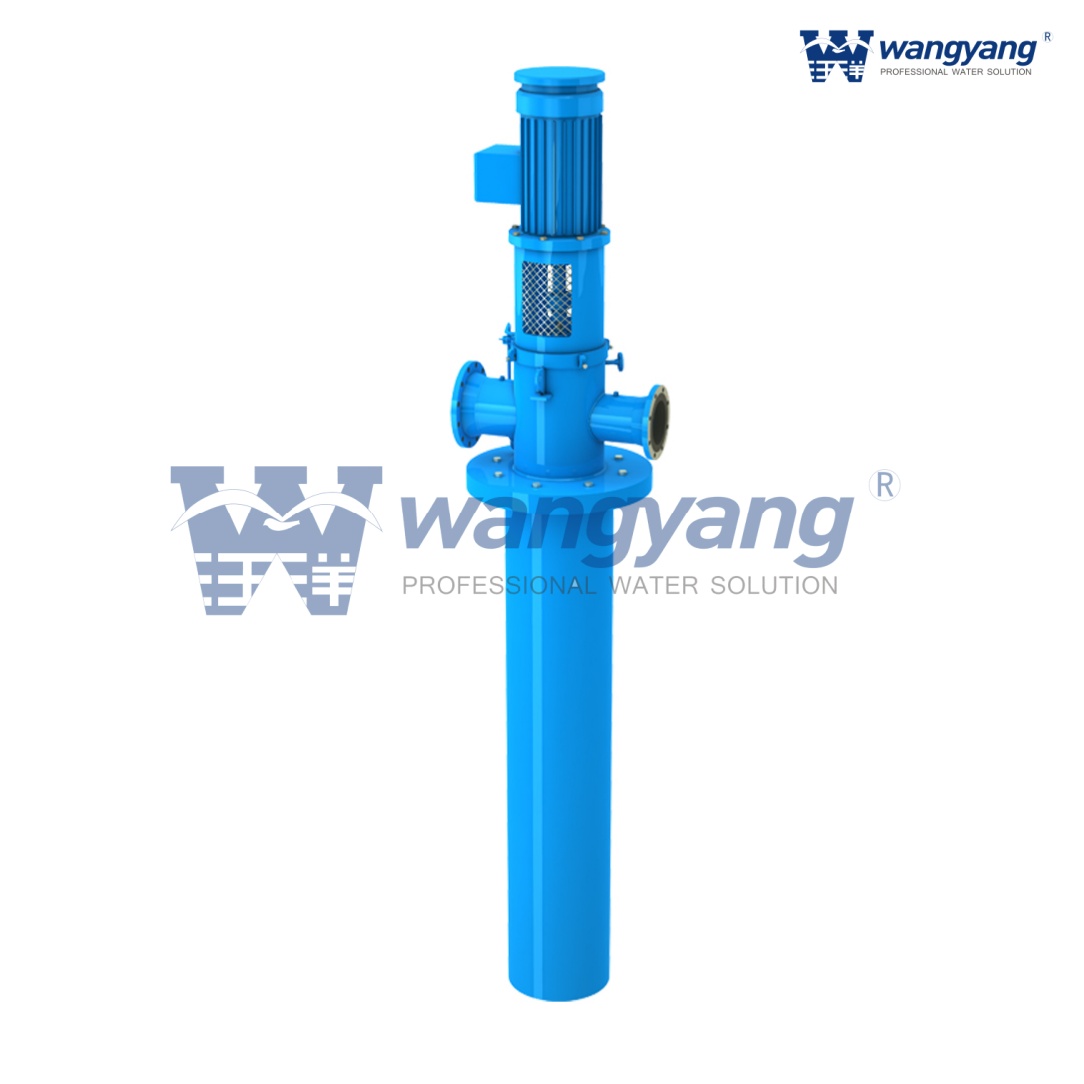

ما يجعل المضخة التوربينية العمودية مختلفة هو هيكلها. وهي عادةً عبارة عن مضخة متعددة المراحل ومرتبة رأسيًا مع مجموعات أوعية مغمورة. على النقيض من ذلك، عندما يشير الناس إلى "مضخة طرد مركزي" في الاستخدام الصناعي اليومي، فإنهم غالبًا ما يقصدون مضخة طرد مركزي أفقية أكثر قياسية مع غلاف واحد وترتيب عمود أكثر إحكاما.

ومن المهم أيضًا عدم الخلط بين المضخة التوربينية العمودية والمضخة التوربينية المتجددة. على الرغم من أن الأسماء تبدو متشابهة، إلا أنها أنواع مختلفة من المضخات مصممة لظروف تشغيل مختلفة.

اختلافات التصميم الرئيسية

غلاف حلزوني مقابل مجموعة الوعاء

تستخدم مضخة الطرد المركزي القياسية عادة دافعة واحدة مثبتة داخل غلاف حلزوني. عندما يغادر السائل المكره، يساعد الحلزوني على تحويل السرعة إلى ضغط. يستخدم هذا التصميم على نطاق واسع لنقل السائل العام عند الضغط المنخفض إلى المتوسط.

تم بناء المضخة التوربينية العمودية بشكل مختلف. بدلاً من دافع واحد في غلاف واحد، فإنه يستخدم دافعات متعددة مكدسة عموديًا في سلسلة من الأوعية. تضيف كل مرحلة ضغطًا، لذلك يمكن للمضخة توليد رأس أعلى دون شغل مساحة أكبر على السطح. يعد هذا الهيكل المرحلي مفيدًا بشكل خاص عندما يتعين رفع السائل من مصدر عميق.

ترتيب العمود والمحمل

عادةً ما تحتوي مضخة الطرد المركزي الأفقية القياسية على عمود قصير بمحامل يسهل الوصول إليها نسبيًا. وهذا يجعل الصيانة الروتينية والتشحيم والفحص أكثر ملاءمة.

تستخدم المضخة التوربينية العمودية عمودًا رأسيًا طويلًا لتوصيل المحرك الموجود فوق الأرض بالقسم الهيدروليكي المغمور. وبسبب هذا الهيكل، تصبح المحاذاة أكثر أهمية بكثير. إذا لم يتم تركيب العمود بشكل صحيح، فقد يزداد الاهتزاز وتآكل المحمل بسرعة. اعتمادًا على التصميم، يمكن دعم العمود بواسطة محامل مشحمة بالماء أو محامل مغلقة داخل مجموعة العمود.

• مضخة الطرد المركزي القياسية: عمود أفقي قصير، ترتيب محمل يمكن الوصول إليه، هيكل عام أبسط.

• مضخة التوربينات العمودية: عمود رأسي طويل، قسم هيدروليكي مغمور، متطلبات محاذاة أكثر تطلبًا.

• ملاحظة هامة: تعد المحاذاة الصحيحة أمرًا ضروريًا لكلا النوعين من المضخات، ولكن عواقب سوء السباكة تكون خطيرة بشكل خاص في تركيبات التوربينات العمودية.

اختلافات الأداء والتطبيق

ظروف الشفط وNPSH

أحد أكبر الاختلافات بين نوعي المضخة هو كيفية التعامل مع ظروف الشفط. غالبًا ما تعتمد مضخات الطرد المركزي الأفقية القياسية على رفع الشفط أو الشفط المغمور، ويمكن أن يتأثر أدائها إذا كان صافي رأس الشفط الإيجابي المتوفر (NPSHa) منخفضًا جدًا. إذا كانت ظروف الشفط سيئة، فقد يحدث التجويف.

تعمل المضخة التوربينية العمودية على تقليل هذه المشكلة عن طريق وضع مجموعة الوعاء والدفاعات تحت مستوى السائل. نظرًا لأن القسم الهيدروليكي مغمور بالفعل، فمن الطبيعي أن تكون المضخة في حالة مغمورة بالمياه. يساعد ذلك على تحسين أداء الشفط ويقلل الحاجة إلى ترتيبات تحضير منفصلة.

القدرة على العمق

تُستخدم مضخات الطرد المركزي القياسية بشكل شائع عندما يكون مصدر السائل قريبًا من ارتفاع المضخة، مثل الخزانات السطحية وأنظمة النقل وتطبيقات المياه الضحلة. إنها فعالة جدًا في هذه الإعدادات عندما تكون ظروف الشفط مستقرة.

بالنسبة للمصادر الأعمق، يتغير الوضع. أ مضخة توربينية بئر عميق تم تصميمه لرفع السوائل من أعماق أكبر بكثير. في هذه التطبيقات، غالبًا ما يكون ترتيب التوربينات العمودية هو الحل العملي لأنه يدفع السائل إلى الأعلى من الأسفل بدلاً من محاولة سحبه من الأعلى.

1. خدمة السطح الضحل: تعتبر مضخات الطرد المركزي القياسية مناسبة بشكل عام للخزانات وأنظمة التبريد ورسوم النقل العامة.

2. ظروف الشفط المعتدلة: لا يزال من الممكن استخدام المضخات القياسية، ولكن متطلبات NPSH والتحضير تحتاج إلى اهتمام وثيق.

3. تطبيقات المصدر العميق: تعتبر المضخات التوربينية العمودية أكثر ملاءمة عندما يجب رفع السائل من أعماق كبيرة.

اختلافات التركيب والبنية التحتية

مساحة الأرضية مقابل الخلوص الرأسي

عادةً ما تحتاج مضخة الطرد المركزي الأفقية القياسية إلى مساحة أرضية أكبر نظرًا لتركيب المضخة والمحرك جنبًا إلى جنب. ومع ذلك، فهي تتطلب بشكل عام مساحة علوية أقل، مما يجعل من السهل تركيبها في غرف المعدات ذات السقف المنخفض.

تشغل المضخة التوربينية العمودية مساحة أرضية أقل بسبب ترتيبها المستقيم. وهذه ميزة كبيرة في التركيبات التي تكون فيها المساحة محدودة. وفي الوقت نفسه، غالبًا ما يتطلب الأمر خلوصًا رأسيًا أكبر بكثير لأن المضخة قد تحتاج إلى الرفع لأعلى للصيانة أو الإزالة. بالنسبة للوحدات الكبيرة، قد يكون الوصول إلى الرافعة العلوية ضروريًا أيضًا.

المنشآت المعرضة للفيضانات

في بعض محطات الضخ، يجب أن تعمل المعدات في المناطق التي تشكل فيها الفيضانات مصدر قلق. يمكن وضع مضخات الطرد المركزي القياسية في حفر أو غرف منخفضة المستوى لتحسين ظروف الشفط، ولكن هذا يمكن أن يعرض المحركات وأجهزة التحكم للتلف الناتج عن المياه في حالة فشل الصرف.

يمكن أن توفر المضخة التوربينية العمودية ميزة هنا لأن المحرك يتم تركيبه عادةً فوق مصدر السائل وفوق مستوى الفيضان المحتمل، بينما تظل المكونات الرطبة فقط مغمورة بالمياه.

مقارنة الصيانة والخدمة

مضخات الطرد المركزي القياسية

غالبًا ما تكون صيانة مضخات الطرد المركزي الأفقية القياسية أسهل. في العديد من التصميمات، يمكن فتح الغلاف وفحص الأجزاء الداخلية دون إزالة المضخة بالكامل من نظام الأنابيب. يمكن الوصول إلى المحامل والأختام والدفاعات بشكل عام على مستوى الأرض.

المضخات التوربينية العمودية

يمكن أن تتطلب المضخات التوربينية العمودية المزيد من الجهد أثناء الصيانة، خاصة عند الحاجة إلى العمل على مجموعة الوعاء أو عمود الخط. في العديد من الحالات، يجب على الفنيين فصل السائق ورفع أقسام العمود والعمود والوعاء. وهذا يجعل عمل الخدمة أكثر تعقيدًا وقد يزيد من وقت التوقف عن العمل مقارنة بالمضخات الأفقية القياسية.

الاستنتاج

الفرق الرئيسي بين مضخة التوربينات العمودية ومضخة الطرد المركزي القياسية ليس في مبدأ الضخ، ولكن في التكوين ونوع التطبيق الذي تم تصميم كل منهما من أجله. المضخة التوربينية العمودية هي مضخة طرد مركزي ذات هيكل عمودي متعدد المراحل وهي مفيدة بشكل خاص للمصادر العميقة والمنشآت ذات المساحة المحدودة والتطبيقات التي يكون فيها الشفط المغمور مفيدًا.

غالبًا ما تكون مضخة الطرد المركزي القياسية هي الخيار الأفضل للخدمة الضحلة أو على مستوى السطح حيث تكون الصيانة السهلة، وانخفاض تعقيد التركيب، وسهولة الوصول أمرًا مهمًا. تصبح المضخة التوربينية العمودية أكثر ملاءمة عندما يتضمن المشروع استخراج المياه العميقة، أو ظروف NPSH منخفضة، أو الحاجة إلى توفير مساحة الأرضية. يجب أن يعتمد الاختيار بين الاثنين دائمًا على عمق التثبيت، والمتطلبات الهيدروليكية، واستراتيجية الصيانة، وتخطيط الموقع.

الأسئلة الشائعة

س: هل يؤثر عمق الماء على ما إذا كان يجب علي اختيار مضخة توربينية عمودية أو مضخة طرد مركزي قياسية؟

ج: نعم. بالنسبة للتطبيقات الضحلة أو على مستوى السطح، غالبًا ما تكون مضخة الطرد المركزي القياسية مناسبة. بالنسبة للمصادر العميقة، عادة ما تكون المضخة التوربينية العمودية أكثر ملاءمة لأن مجموعة الوعاء الخاصة بها يمكن أن تعمل تحت مستوى السائل.

س: ما هو نوع المضخة الأسهل في الصيانة؟

ج: بشكل عام، من الأسهل صيانة مضخات الطرد المركزي الأفقية القياسية نظرًا لسهولة الوصول إلى مكوناتها الرئيسية. قد تتطلب المضخات التوربينية العمودية معدات رفع ومزيدًا من التفكيك عند خدمة الأجزاء المغمورة.

س: هل يمكن استخدام كلا النوعين من المضخات مع محركات الديزل؟

ج: نعم. غالبًا ما يمكن ربط مضخات الطرد المركزي القياسية بشكل مباشر أكثر، في حين أن المضخات التوربينية العمودية قد تتطلب ترتيبات قيادة إضافية مثل محرك تروس ذو زاوية قائمة، اعتمادًا على الإعداد.

س: هل تحتاج المضخة التوربينية العمودية إلى تحضير؟

ج: في أغلب الأحوال لا. نظرًا لأن مجموعة الوعاء مغمورة في السائل، تعمل المضخة عادةً تحت ظروف الشفط المغمورة بالمياه.
