غالبًا ما يحتاج مهندسو المصانع ومخططو البلديات والمشترون الصناعيون إلى معدات ضخ يمكنها التعامل مع التدفق العالي والرأس المرتفع ومساحة التركيب المحدودة في نفس الوقت. في تطبيقات مثل الآبار العميقة، والأحواض الصناعية، وخزانات التخزين، يمثل نقل السائل للأعلى بكفاءة العديد من تحديات التصميم. في كثير من هذه الحالات، تكون المضخات الأفقية التقليدية أقل ملاءمة بسبب متطلبات المساحة الأكبر، أو صعوبات التحضير، أو القيود المتعلقة بالشفط.
يشرح هذا الدليل الهيكل الأساسي للمضخة التوربينية العمودية وكيفية عملها وأين يتم استخدامها بشكل شائع. كما أنه يوضح عوامل الاختيار المهمة ونقاط التثبيت التي يجب على المهندسين مراجعتها قبل اختيار النظام. من خلال فهم أفضل لمبدأ التشغيل وخيارات التكوين، يمكنك تقييم ما إذا كان نوع المضخة هذا مناسبًا لتطبيقك.
التعريف الأساسي: المضخة التوربينية العمودية هي مضخة طرد مركزي متعددة المراحل مصممة لنقل الماء أو السوائل الأخرى من الارتفاعات المنخفضة باستخدام عمود رأسي ودفاعات مغمورة.
الميزة الرئيسية: يمكن أن يظل المحرك فوق سطح الأرض بينما يظل القسم الهيدروليكي مغمورًا، مما يساعد على تقليل المخاوف المتعلقة بالتشغيل ويحسن إمكانية الوصول لصيانة المحرك.
الأنواع الشائعة: تشمل التكوينات النموذجية مضخات توربينية للآبار العميقة، ومضخات قصيرة المجموعة، ومضخات معلبة أو من النوع البرميلي للخدمات الصناعية المتخصصة.
عوامل الاختيار الرئيسية: تلعب الكفاءة الهيدروليكية، وعدد المراحل، ودقة التركيب، وتوافق المواد، دورًا مهمًا في الأداء وعمر الخدمة.
تم تصميم الترتيب الرأسي لهذه المضخة لمعالجة مشكلتين هندسيتين رئيسيتين. أولاً، فهو يقلل من مقدار المساحة السطحية اللازمة للتثبيت. ثانيًا، يقوم بوضع المكونات الهيدروليكية تحت مستوى السائل، مما يحسن ظروف الشفط ويساعد على تقليل مخاطر التجويف.
لفهم كيفية عمل المضخة، من المفيد أن ننظر إلى تجميعاتها الرئيسية. ولكل جزء دور محدد في نقل السائل من المصدر إلى نظام التفريغ.
تجميع وعاء المضخة: هذا هو قسم العمل المغمور للمضخة. يحتوي على الدفاعات والناشرات التي تولد التدفق وتبني الضغط.
عمود الأنابيب ورمح الخط: يحمل أنبوب العمود السائل الذي يتم ضخه إلى الأعلى إلى السطح، بينما ينقل عمود الخط الطاقة من المحرك إلى الدفاعات الموجودة بالأسفل.
رأس التفريغ: يقوم رأس التفريغ، الموجود على السطح، بإعادة توجيه التدفق من الوضع الرأسي إلى الأفقي ويدعم مجموعة المحرك.

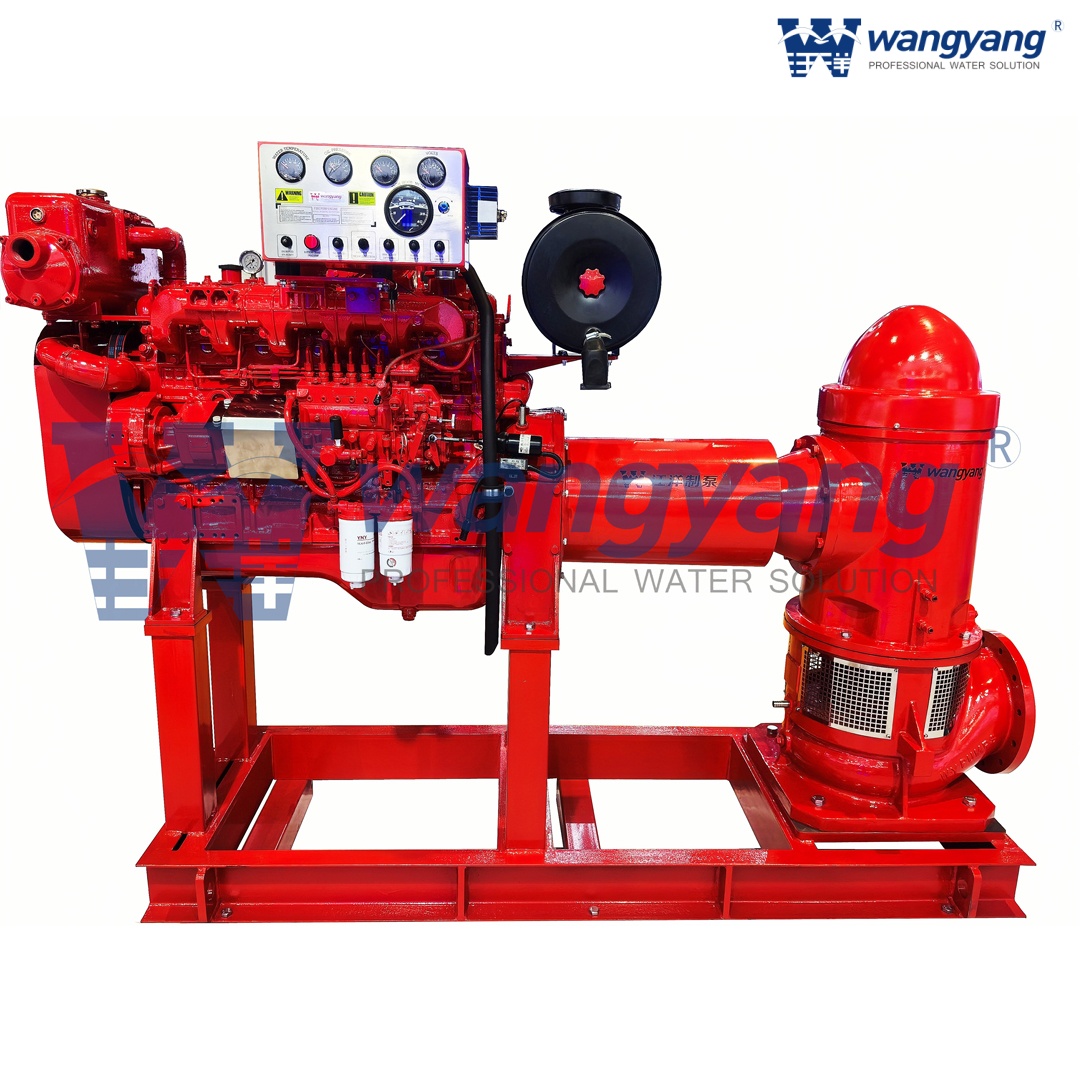

السائق: في العديد من المنشآت، يتم تشغيل المضخة بواسطة محرك كهربائي مثبت فوق سطح الأرض. اعتمادًا على التطبيق، يمكن أيضًا استخدام برامج تشغيل أخرى مثل محركات الديزل.
يجب أن يتوافق اختيار المواد دائمًا مع ظروف السوائل. على سبيل المثال، قد لا يكون الفولاذ الكربوني مثاليًا لخدمة المياه المسببة للتآكل أو المياه قليلة الملوحة، في حين أن الفولاذ المقاوم للصدأ أو السبائك المطورة الأخرى قد توفر متانة أفضل في البيئات الصعبة.
تعمل المضخة التوربينية العمودية باستخدام الدفاعات الدوارة والناشرات الثابتة في سلسلة من المراحل. تعمل هذه المكونات معًا على تحريك السائل للأعلى وزيادة الضغط تدريجيًا قبل أن يصل السائل إلى أنابيب التفريغ.
دخول السائل إلى جرس الشفط: تبدأ العملية عندما يدخل السائل إلى جرس الشفط الموجود أسفل المضخة. في بعض التصاميم، قد يتم تركيب مصفاة للمساعدة في منع دخول الحطام الكبير إلى المضخة.
يضيف المكره السرعة: يقوم المحرك بتدوير العمود الذي يقوم بتدوير المكره. أثناء دوران المكره، فإنه ينقل الطاقة الحركية إلى السائل ويدفعه إلى الخارج.
يقوم الناشر بتحويل السرعة إلى ضغط: بعد مغادرة المكره، يتدفق السائل إلى الناشر. يقوم الناشر بإبطاء السائل وتحويل جزء من تلك السرعة إلى طاقة ضغط.
مراحل متعددة لبناء الرأس الأعلى: في التصميم متعدد المراحل، يمر السائل عبر عدة مجموعات من المكره والناشر. كل مرحلة إضافية تزيد من إجمالي الرأس، مما يسمح للمضخة برفع السائل إلى ارتفاعات أكبر أو توفير ضغط تفريغ أعلى.
يتحرك السائل لأعلى عبر أنبوب العمود: بمجرد وصول السائل إلى الضغط المطلوب، فإنه ينتقل عبر أنبوب العمود، ويمر عبر رأس التفريغ، ويدخل إلى نظام خطوط الأنابيب المتصلة.
تتوفر المضخات التوربينية العمودية بتكوينات مختلفة لتناسب أعماق التركيب المختلفة وأنواع السوائل وتخطيطات النظام.
A مضخة توربينية بئر عميق يستخدم عادة في استخراج المياه الجوفية والري الزراعي ونزح المياه من المناجم. تم تصميم هذه المضخات للإعدادات العميقة حيث يمكن وضع مجموعة الوعاء تحت مستوى سطح الأرض بكثير. في هذه التطبيقات، يجب على المهندسين أن يأخذوا بعين الاعتبار طول العمود، وحمل الدفع، وقدرة تحمل المحرك بعناية.
غالبًا ما تُستخدم المضخات التوربينية العمودية قصيرة المجموعة في الأحواض الصناعية وأبراج التبريد ومآخذ المياه السطحية. نظرًا لأن عمق الإعداد أقصر، يكون التركيز عادةً على التعامل مع الكميات الكبيرة بكفاءة مع تلبية متطلبات الشفط المحددة في تصميم مضغوط.
في الصناعات الكيميائية والنفط والغاز، يتم استخدام المضخات التوربينية العمودية المعلبة أو البرميلية حيث يكون لاحتواء السوائل أهمية خاصة. بدلاً من العمل في حفرة مفتوحة، يتم تركيب المضخة في برميل أو علبة محكمة الغلق. يساعد هذا الترتيب على تحسين ظروف الشفط وهو مفيد للسوائل التي تتطلب معالجة محكمة.
نوع التكوين | حالة الاستخدام الأساسي | نقاط التقييم الرئيسية | البيئة النموذجية |
|---|---|---|---|
بئر عميق | الري والتعدين وإمدادات المياه البلدية | طول العمود، حمل الدفع، قدرة التحمل | الآبار العميقة، ومصادر المياه الجوفية |
مجموعة قصيرة | أبراج التبريد، مآخذ البحيرات، الأحواض الصناعية | تدفق عالي، تركيب مدمج، أداء الشفط | المياه السطحية، أنظمة المعالجة |
المعلبة / برميل | المعالجة الكيميائية ونقل النفط والغاز | الاحتواء، واستقرار الشفط، ومتطلبات الامتثال | الأنظمة المغلقة، خدمة السوائل الخطرة |
في تطبيقات استخراج المياه والضخ العميق، غالبًا ما تتم مقارنة المضخات التوربينية العمودية بالمضخات الغاطسة. يتمتع كل خيار بنقاط قوة خاصة به، ويعتمد الاختيار الصحيح على عوامل مثل تفضيلات الصيانة وأهداف الكفاءة وظروف التثبيت.
إحدى مميزات المضخة التوربينية العمودية هي أن المحرك يتم تركيبه عادة فوق الأرض. وهذا يجعل فحص المحرك واختباره واستبداله أكثر ملاءمة. في المضخة الغاطسة، يقع المحرك تحت مستوى السائل، لذا فإن صيانته تتطلب عمومًا سحب المجموعة الكاملة من البئر أو الحوض.
غالبًا ما يتم اختيار المضخات التوربينية العمودية للتطبيقات الأكبر حجمًا لأنها يمكن أن توفر أداءً هيدروليكيًا قويًا وخيارات مرحلية مرنة. يمكن للمهندسين ضبط عدد المراحل أو حجم المكره لتلبية الواجب المستهدف بشكل أكثر دقة. تُستخدم المضخات الغاطسة على نطاق واسع أيضًا، ولكنها قد توفر مرونة أقل في بعض المنشآت واسعة النطاق أو المخصصة للغاية.
غالبًا ما تكون المضخات الغاطسة أسهل في التركيب لأنها يمكن إنزالها مباشرة في البئر أو غمرها بمكونات سطحية أقل. على النقيض من ذلك، تتطلب المضخات التوربينية العمودية محاذاة دقيقة للعمود وأنبوب العمود ورأس التفريغ. وهذا يعني أن دقة التثبيت مهمة بشكل خاص.
البعد التقييمي | مضخة توربينية عمودية | مضخة غاطسة |
|---|---|---|
موقف المحرك | فوق الأرض | مغمورة |
الوصول إلى الصيانة | سهولة الوصول إلى المحرك | يتطلب سحب التجميع لخدمة المحرك |
التثبيت | يحتاج إلى محاذاة وتجميع دقيقين | عادة ما يكون من الأسهل خفضه إلى مكانه |
مرونة الأداء | يمكن تكييفها مع تغييرات المرحلة والمكره | في كثير من الأحيان أكثر ثباتا في التكوينات القياسية |
على الرغم من أن المضخات التوربينية العمودية توفر العديد من مزايا الأداء، إلا أن التركيب والمواصفات المناسبة ضرورية. حتى المضخة المصممة جيدًا يمكن أن يكون أداؤها ضعيفًا إذا لم يتم التعامل مع متطلبات المحاذاة أو التشحيم أو الدفع بشكل صحيح.
نظرًا لأن العمود يمتد عبر أنبوب العمود، فإن المحاذاة الرأسية أمر بالغ الأهمية. يمكن أن يؤدي أي انحراف إلى حدوث اهتزاز، وزيادة تآكل المحمل، وتقصير عمر المعدات. أثناء التركيب والتشغيل، يجب على المقاولين التأكد من محاذاة القاعدة ورأس التفريغ ومجموعة المحرك بشكل صحيح.
قد تستخدم مضخات التوربينات العمودية إما ترتيبات عمود مشحم بالماء أو زيت، اعتمادًا على التصميم وظروف السوائل. غالبًا ما تُفضل الأنظمة المشحمة بالماء لخدمة المياه النظيفة، في حين يمكن اختيار الأنظمة المغلقة المشحمة بالزيت لبعض التطبيقات الكاشطة. يجب أن يأخذ الاختيار في الاعتبار جودة السوائل والمتطلبات البيئية.
يجب أن يكون المحرك قادرًا على التعامل مع الدفع الهيدروليكي المتولد أثناء التشغيل ووزن المجموعة الدوارة. لهذا السبب، تعد قدرة تحمل الدفع عاملاً رئيسيًا في اختيار المحرك، خاصة لتطبيقات الآبار العميقة.
قبل طلب عرض أسعار أو وضع اللمسات الأخيرة على المواصفات، يجب على المهندسين جمع المعلومات التالية:
معدل التدفق: قدرة الضخ المطلوبة.
إجمالي الرأس الديناميكي (TDH): متطلبات الرأس بالكامل، بما في ذلك الرفع الساكن وفقدان الاحتكاك.
مستوى الماء الثابت: مستوى السائل الطبيعي أثناء الراحة، مما يساعد على تحديد عمق الضبط.
قطر البئر أو الحفرة: مساحة التثبيت المتاحة لتجميع الوعاء.
خصائص السوائل: معلومات مثل التآكل ودرجة الحرارة والجاذبية النوعية، والتي تؤثر على اختيار المواد والتصميم.
تعد المضخة التوربينية العمودية حلاً عمليًا للتطبيقات التي تتطلب ارتفاعًا في الرأس وظروف شفط مغمورة واستخدامًا فعالاً لمساحة أرضية محدودة. يسمح هيكله متعدد المراحل للمهندسين ببناء الضغط تدريجيًا، بينما يساعد التصميم الرأسي على تكييف النظام مع الآبار والأحواض ومصادر السوائل العميقة الأخرى.
للحصول على أفضل أداء، يجب اختيار المضخة مع الاهتمام الدقيق بالمتطلبات الهيدروليكية، وقدرة دفع المحرك، وتوافق المواد، ودقة التثبيت. عندما تتم معالجة هذه العوامل بشكل صحيح، يمكن للمضخة التوربينية العمودية توفير تشغيل موثوق وفعال عبر مجموعة واسعة من الخدمات البلدية والزراعية والصناعية.
ج: نظرًا لأن الدفاعات مثبتة تحت مستوى السائل، فإن المضخة تستفيد من ظروف الشفط المغمورة. وهذا يساعد على تحسين توافر NPSH وتقليل مخاطر التجويف.
ج: مع التطبيق الصحيح والصيانة المنتظمة، يمكن للعديد من مضخات توربينات الآبار العميقة أن تعمل لمدة تتراوح من 15 إلى 25 عامًا أو أكثر. تعتمد الحياة الفعلية على عوامل مثل جودة المياه واختيار المواد وظروف التشغيل.
ج: لا، تعتمد هذه المضخات على السائل الذي يتم ضخه لتزييت وتبريد المكونات الداخلية الرئيسية. يمكن أن يؤدي التشغيل الجاف بسرعة إلى ارتفاع درجة الحرارة والأضرار الجسيمة.
ج: يمكن تعديل الإخراج من خلال طرق مثل محركات التردد المتغير (VFDs)، أو تقليم المكره، أو التغييرات في عدد المراحل، اعتمادًا على تصميم المضخة ومتطلبات التطبيق.
