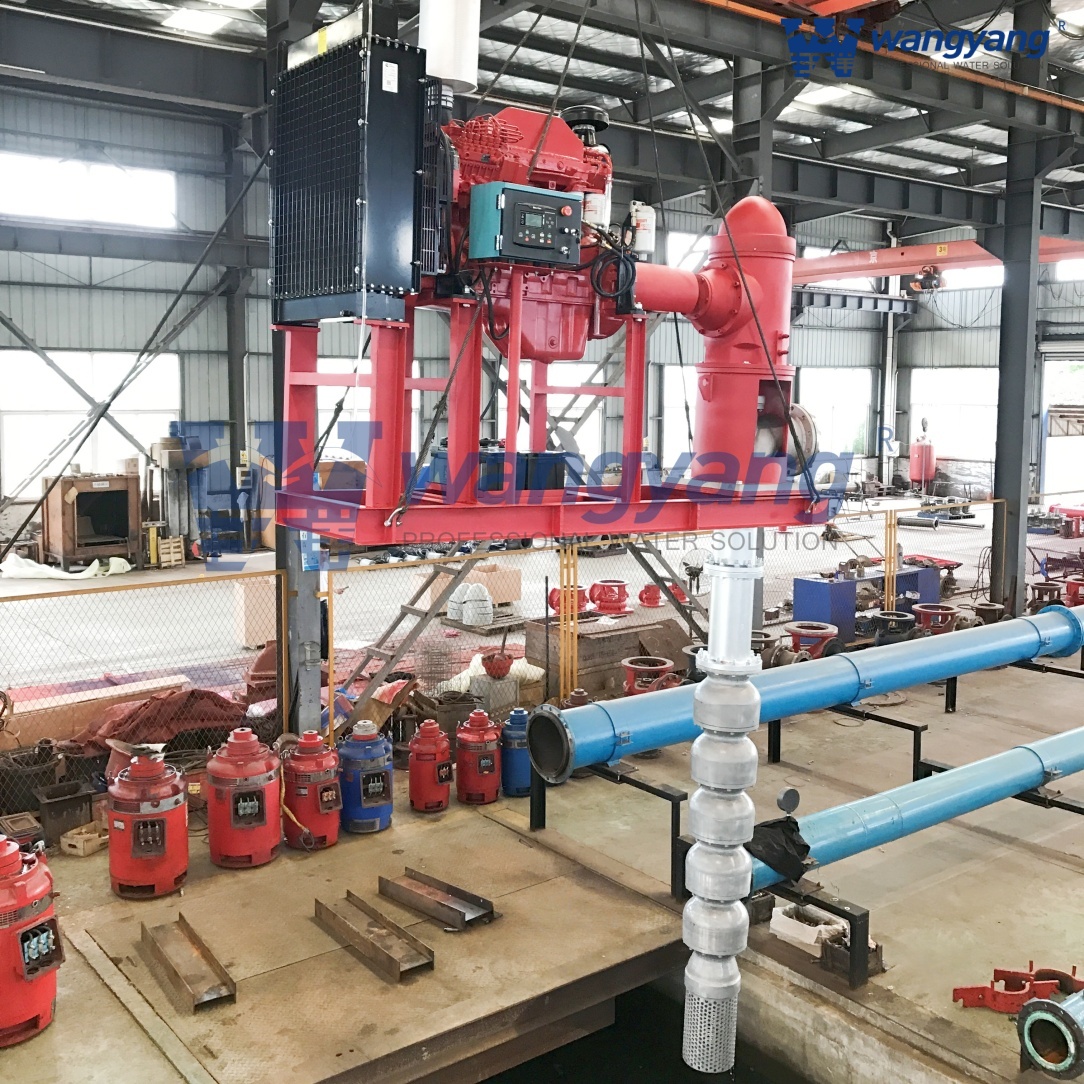

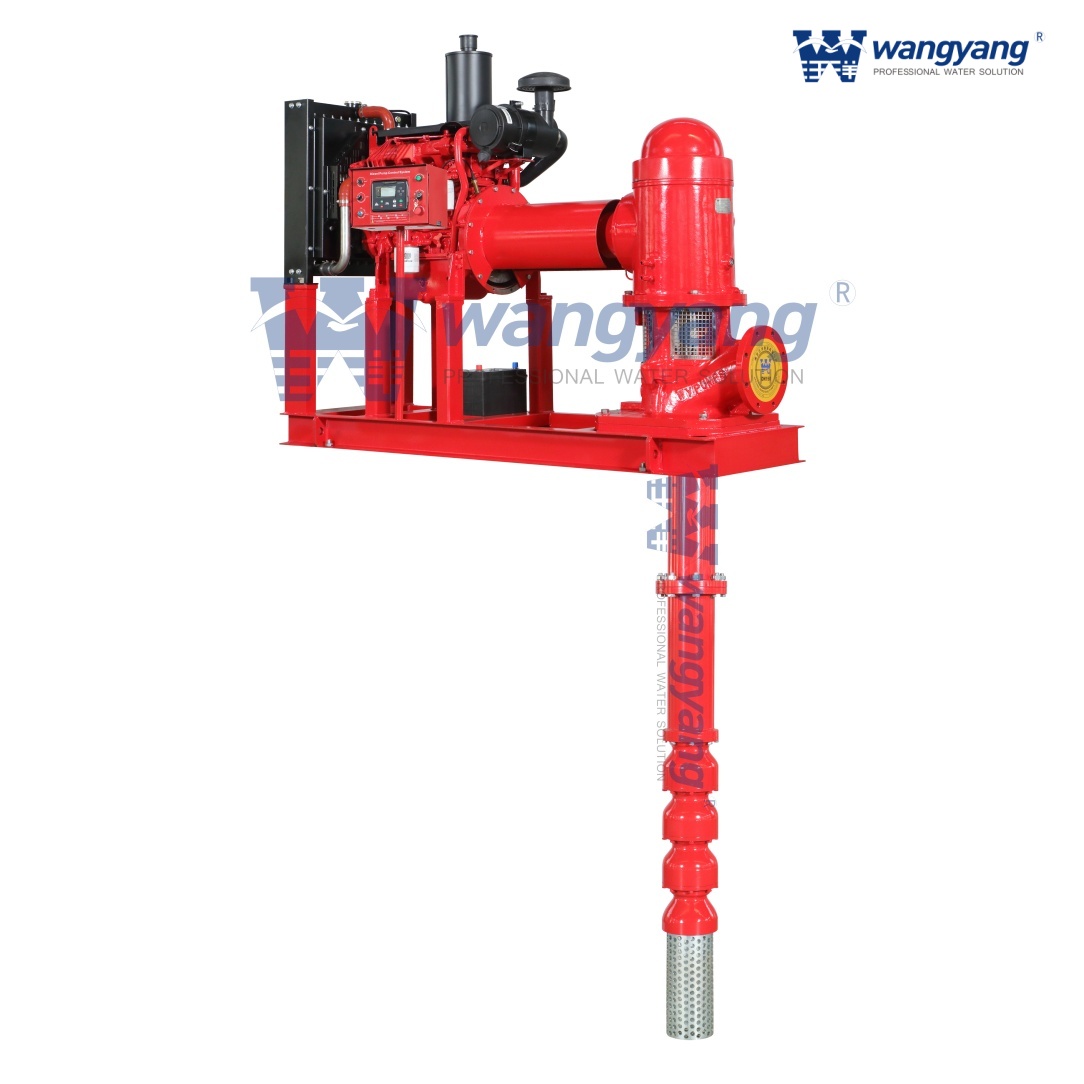

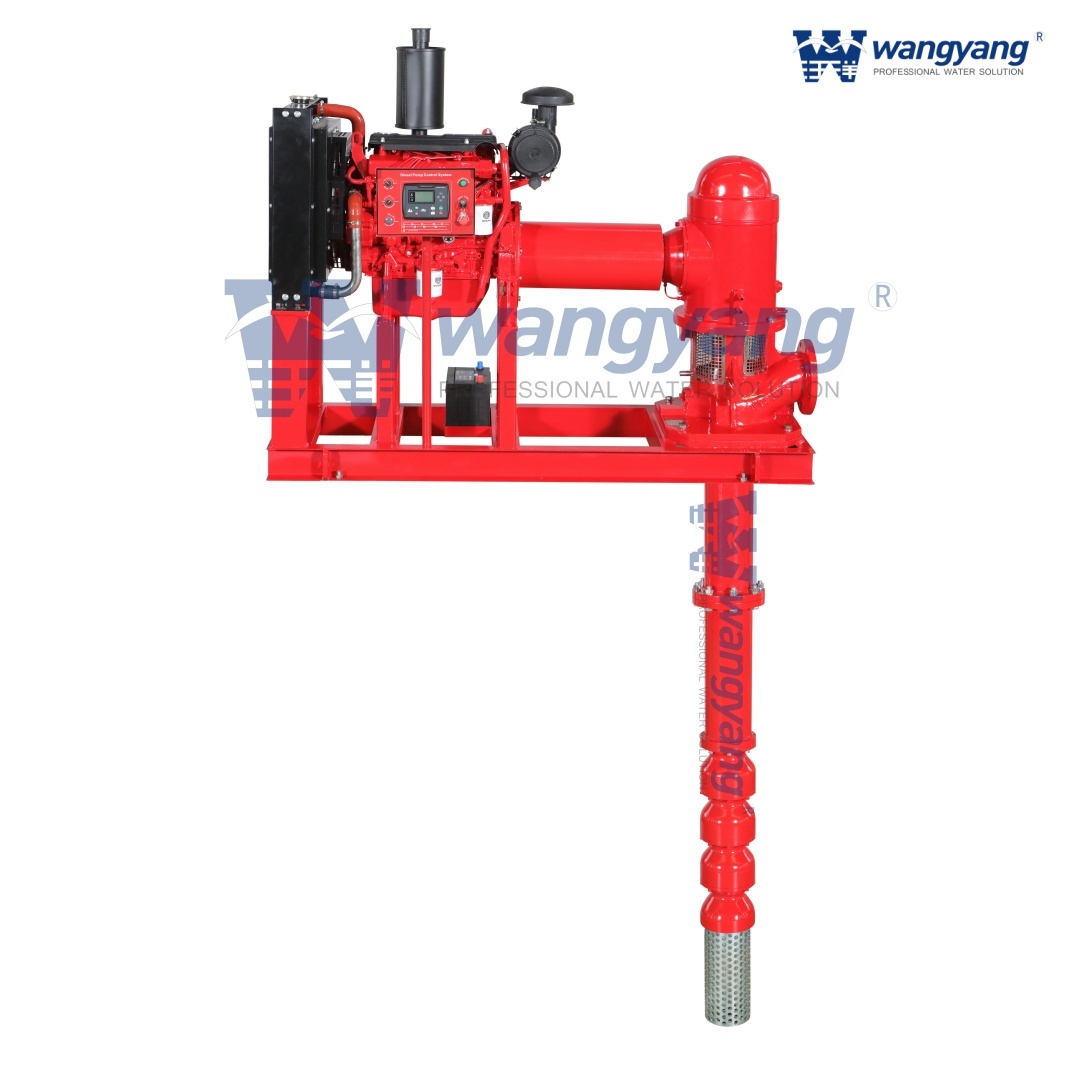

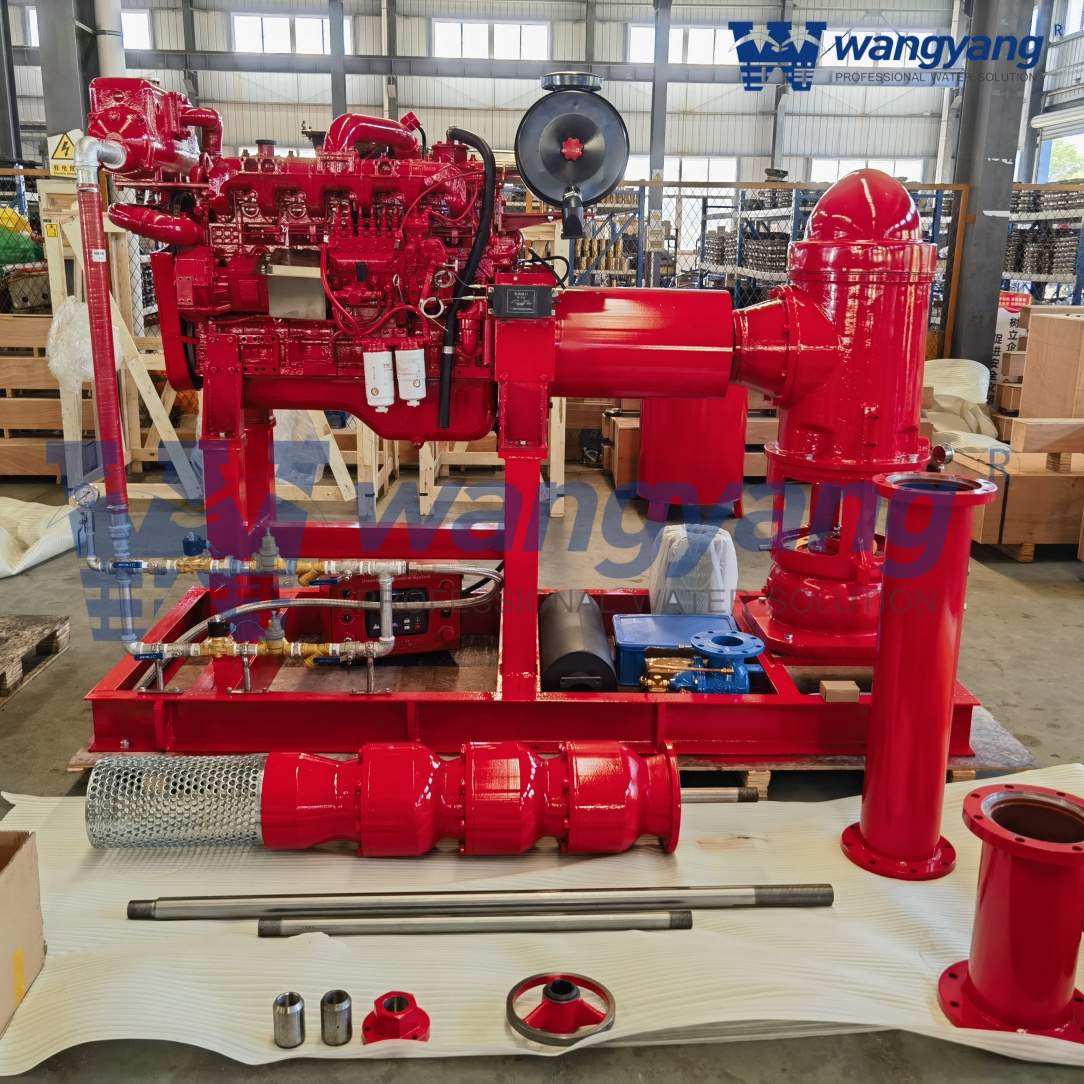

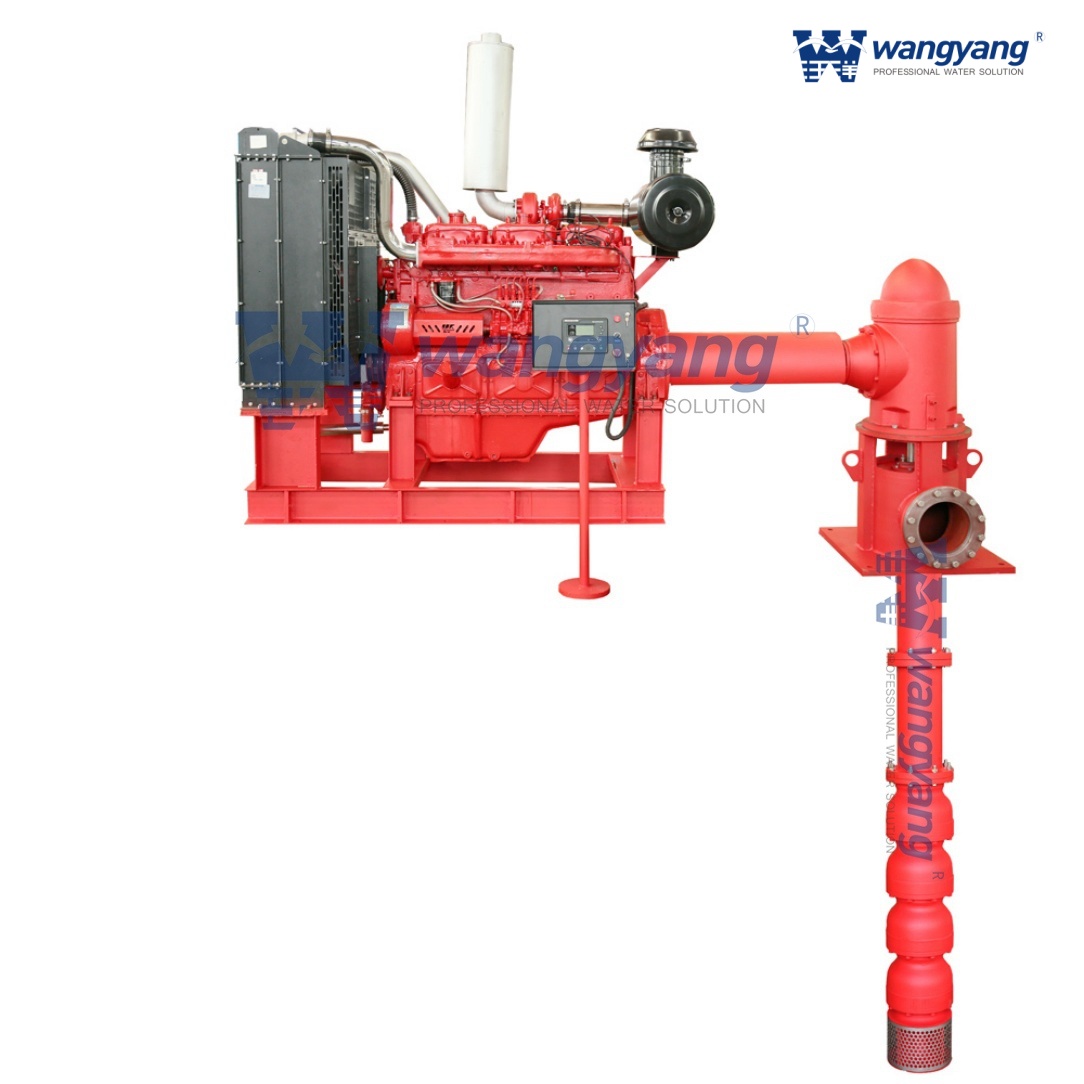

مضخة حريق توربينية عمودية مدفوعة بمحرك ديزل

مواصفات المضخة التوربينية العمودية

•  قدرات تصل إلى 20000 جالون في الدقيقة (4500 م 3 / ساعة)

•  يصل إلى 1600 قدم (500 متر)

•  درجات الحرارة إلى 500 درجة فهرنهايت (260 درجة مئوية)

•  مقاسات الوعاء من 6 بوصة إلى 28 بوصة

•  رأس تفريغ مصبوب أو ملفق وعمود ذو حواف

•  بناء وعاء ذو حواف

•  عمود من الفولاذ المقاوم للصدأ

•  هيكل من السبائك مع تدفق خارجي لمناطق التآكل الحرجة المتاحة للخدمات المسببة للتآكل/الكشط

•  محاذاة مدمجة وأنابيب بسيطة من أجل تركيب أقل تكلفة وسهولة الصيانة/تقليل وقت التوقف عن العمل

مادة المضخة التوربينية العمودية

•  وعاء: الحديد الزهر، حديد الدكتايل، الفولاذ المقاوم للصدأ، دوبلكس SS، البرونز

•  رمح: الفولاذ الكربوني، الفولاذ المقاوم للصدأ، دوبلكس SS، 17-4PH SS، موديل K500

•  المكره: الحديد الزهر، حديد الدكتايل، الفولاذ المقاوم للصدأ، دوبلكس SS، البرونز

•  رأس التفريغ: الحديد الزهر، حديد الدكتايل، الفولاذ المُصنّع، الفولاذ المقاوم للصدأ، دوبلكس SS

تطبيقات المضخة التوربينية العمودية

تم تصميم مضخة Wangyang التوربينية العمودية من أجل تعدد الاستخدامات والمتانة، وهي الخيار المفضل لمجموعة واسعة من الصناعات الحيوية. بدءًا من إخماد الحرائق في حالات الطوارئ وحتى المعالجة الصناعية المستمرة، توفر مضخاتنا أداءً موثوقًا به في البيئات الأكثر تطلبًا.

1. فائدة تعميم المياه

يوفر دورانًا مستمرًا للمياه لأنظمة المرافق العامة، بما في ذلك شبكات التدفئة المركزية ومحطات الطاقة البلدية. تضمن الكفاءة العالية للمضخة التشغيل المستقر لشبكات مرافق البنية التحتية واسعة النطاق.

2. محطات الصرف الصحي

ضروري لمرافق معالجة مياه الصرف الصحي البلدية. تتعامل مضخاتنا بكفاءة مع مياه الصرف الصحي المعالجة والمياه المعالجة، وهي مصممة بمواد قوية لتحمل الطبيعة المسببة للتآكل لبيئات مياه الصرف الصحي.

3. العملية الصناعية بمثابة القلب النابض للصناعات التحويلية، مما يوفر نقلًا ثابتًا للسوائل للمعالجة الكيميائية وتصنيع الصلب ومصانع الورق حيث تكون الموثوقية والتحكم الدقيق في التدفق أمرًا إلزاميًا.

4. ملاعب الجولف وري العشب

يوفر الضغط العالي المطلوب لشبكات الرش الواسعة في ملاعب الجولف والملاعب الرياضية. يسمح التشغيل الهادئ والتصميم العمودي بالتركيب غير المزعج بالقرب من المناطق الترفيهية.

5. الري الزراعي

توفر هذه المضخات، المُحسَّنة للاستخراج من الآبار العميقة، إمدادات مياه كبيرة الحجم لأنظمة ري الأراضي الزراعية، مما يضمن ترطيب المحاصيل حتى في المناطق القاحلة ذات منسوب المياه العميقة.

6. نزح المياه

حاسمة لمواقع البناء ومشاريع الهندسة المدنية. تعمل المضخة على خفض منسوب المياه الجوفية بسرعة في حفر الحفر، مما يضمن بيئة عمل جافة وآمنة لوضع الأساس.

7. التعدين

مصممة لتحمل بيئات التعدين القاسية. بفضل خيارات المواد المقاومة للتآكل وتصميمات العمود المغلقة، فإنه يتعامل بشكل فعال مع نزح المياه في المناجم وسوائل معالجة المعادن التي تحتوي على مواد صلبة عالقة.

8. مياه التبريد

تعمل بشكل مستمر في دوائر برج التبريد للمصافي ومصانع التصنيع. تضمن المضخة إزالة ثابتة للحرارة للحفاظ على درجات حرارة العملية ومنع ارتفاع درجة حرارة المعدات.

9. الحدائق المائية

يوفر دورانًا ضخمًا لحمامات السباحة والأنهار البطيئة ومناطق الجذب المائية الكبيرة. تم تصميم المضخات لتحقيق السلامة وكفاءة الطاقة لإدارة المراكز المائية ذات السعة العالية.

10. صناعة الثلج (تساقط الثلوج)

يسلم المياه ذات الضغط العالي إلى خراطيم الثلج في منتجعات التزلج. يضمن البناء القوي للمضخة بدء تشغيل وتشغيل موثوقين حتى في درجات الحرارة المتجمدة للحفاظ على تغطية الثلوج.

11. التحكم في الفيضانات

منتشرة في محطات ضخ مياه الأمطار لإدارة الأمطار الغزيرة. تعمل هذه المضخات عالية التدفق على تحريك كميات كبيرة من مياه الفيضانات بسرعة لحماية المناطق الحضرية والبنية التحتية المنخفضة.

12. تناول مياه البحر والمياه الخام

مثالية لمحطات السحب الساحلية التي ترفع المياه من المحيطات أو البحيرات أو الأنهار. متوفر في هيكل مزدوج من الفولاذ المقاوم للصدأ أو البرونز لمقاومة التآكل الملحي والقاذورات الحيوية.

13. مكافحة الحرائق

عنصر السلامة الحاسم للمنشآت الصناعية والتجارية. تعمل هذه المضخة بمحرك ديزل، وتضمن إمدادًا فوريًا بالمياه عالية الضغط لأنظمة إخماد الحرائق، حتى أثناء انقطاع التيار الكهربائي.

14. الماء المتداول للمكثف

مصمم خصيصًا لمحطات توليد الطاقة لتدوير مياه التبريد من خلال مكثفات البخار. يعمل النموذج الهيدروليكي عالي الكفاءة على زيادة الكفاءة الحرارية الإجمالية لمحطة الطاقة.

15. سد الرماد

تم تصميمه للخدمة الشاقة في محطات الطاقة التي تعمل بالفحم. يتميز بمكونات مقاومة للتآكل وبنية تحمل مقاومة للرمال للتعامل مع عجائن الرماد الكاشطة دون فشل سابق لأوانه.

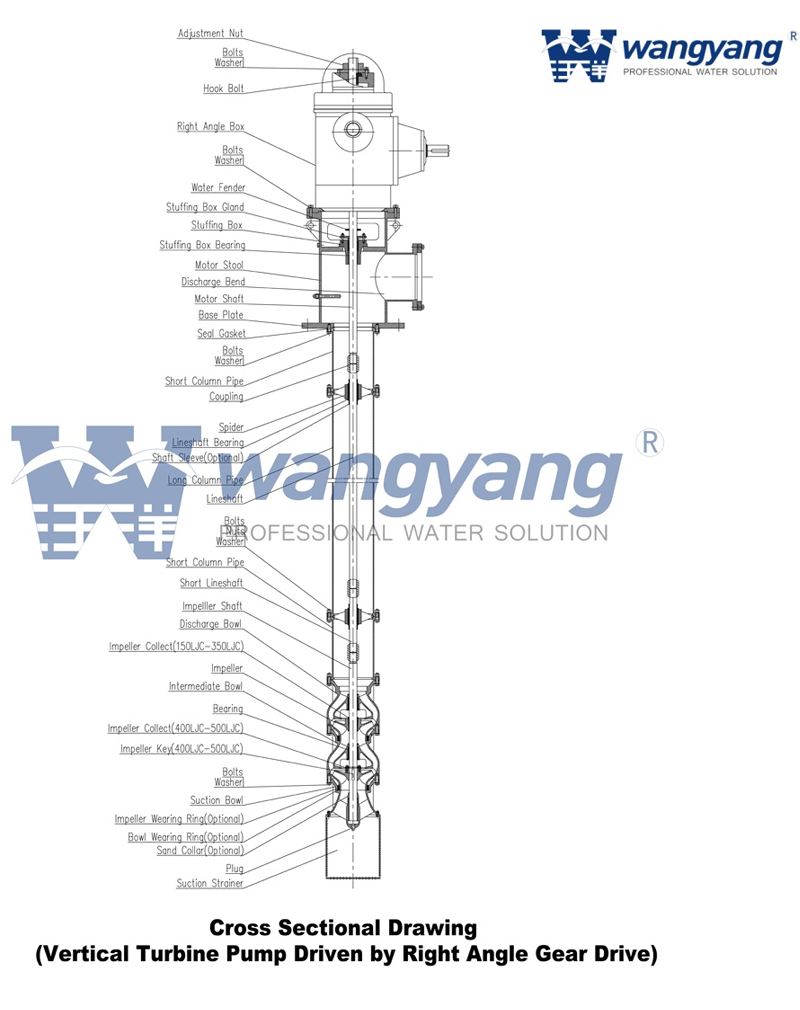

1. تجميع وعاء المضخة

مجموعة الوعاء هي قلب المضخة التوربينية العمودية. تم تصميم الغلاف من نوع المكره والناشر لتوفير الرأس والسعة التي يتطلبها نظامك بأكثر الطرق الممكنة كفاءة. إن حقيقة أن المضخة التوربينية العمودية يمكن أن تكون متعددة المراحل تتيح أقصى قدر من المرونة في الاختيار الأولي للمضخة وفي حالة أن تعديلات النظام المستقبلية تتطلب تغييرًا في تصنيف المضخة.

تسمح مجموعة متنوعة من خيارات المواد باختيار المضخة الأكثر ملاءمة حتى للخدمات الأكثر خطورة. تضمن خيارات تجميع الوعاء العديدة المتاحة أن المضخة التوربينية العمودية تلبي احتياجات المستخدمين من التشغيل الآمن والفعال والموثوق والخالي من الصيانة.

2. عمود ذو حواف

يتم تزويد أقسام العمود بأطراف ذات حواف تشتمل على تركيبات مسجلة لسهولة المحاذاة أثناء التجميع لضمان التركيز. يتم ربط مثبتات المحمل القياسية الخاصة بنا في قسم العمود. يوصى باستخدام عمود الخط المشحم بالمنتج لسهولة الصيانة. غلاف عمود متجدد أو مواجهة صلبة للعمود متاحة لعمر أطول. تتم حماية عمود الخط المغلق بواسطة الماء الذي يقوم بغسل محمل الأنبوب المحيط في الخدمات المسببة للتآكل / الكشط. عمود الخط المشحم بالزيت متاح في الإعدادات الطويلة.

3. رأس التفريغ

يعمل رأس التفريغ على تغيير اتجاه التدفق من الوضع الرأسي إلى الأفقي وربط المضخة بأنابيب النظام بالإضافة إلى دعم السائق ومواءمته. يستوعب رأس التفريغ جميع أنواع تكوينات السائق. يمكن توفير قاعدة فرعية اختيارية. تقدم Wangyang ثلاثة أنواع أساسية لتحقيق أقصى قدر من المرونة.

التغطية الهيدروليكية للمضخة التوربينية العمودية

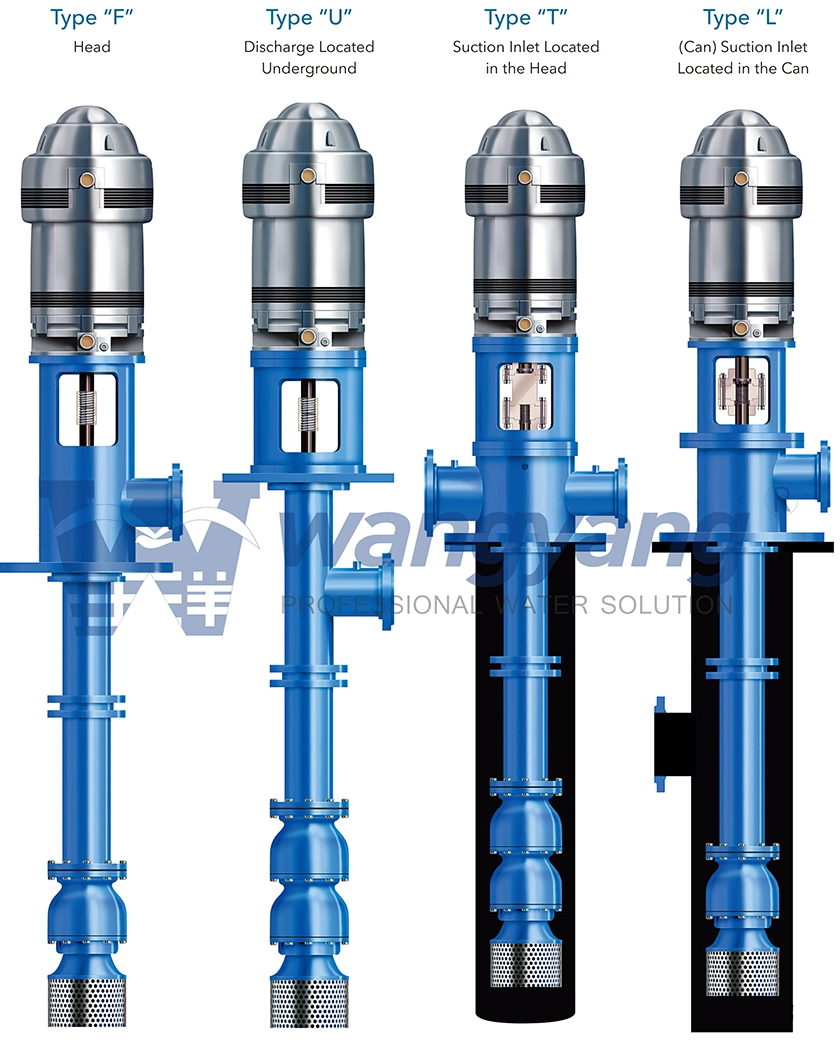

تركيب المضخة التوربينية العمودية
