خلاط غاطس QJB لخلط حمأة مياه الصرف الصحي ومروحة التدفق

خلاط غاطس QJB لخلط حمأة مياه الصرف الصحي ومروحة التدفق

قم بتحسين كفاءة معالجة مياه الصرف الصحي لديك باستخدام الخلاط الغاطس QJB من مضخات Nanjing Wangyang. متوفرة في سلسلة الخلط عالي السرعة والمروحة منخفضة السرعة، توفر هذه المعدات الحاصلة على تصنيف IP68 تجانسًا فائقًا للحمأة وتوليد تدفق قوي مع منع الترسيب بشكل فعال.

الكمية:
توافر الحالة:





رسالتك سلة الاستفسارات

مقدمة للخلاط الغاطس QJB‌

‌سلسلة QJB عبارة عن حل غاطس متعدد الاستخدامات تم تصميمه لتلبية الاحتياجات الصناعية المتنوعة. اعتمادًا على العملية، فإنه يوفر تكوينين: محرك الأقراص المباشر "النوع المختلط" للاضطرابات و "المروحة منخفضة السرعة" ذات التروس المنخفضة للتدوير. متوفر بخيارات هيكل من الحديد الزهر (مصبوب) أو من الفولاذ المقاوم للصدأ (مختوم) لتناسب البيئات المسببة للتآكل المختلفة.

سلسلة خلط عالية السرعة‌

مثالية لخزانات موازنة محطة معالجة مياه الصرف الصحي، وخزانات النترجة/إزالة النتروجين، وخزانات معالجة/تخزين الحمأة، والعمليات الصناعية التي تتضمن خلط السوائل مع المواد الصلبة العالقة. يمنع الترسيب بشكل فعال.

‌سلسلة المروحة منخفضة السرعة‌

• مناسبة لخزانات تهوية مياه الصرف الصحي الصناعية والبلدية، والخزانات اللاهوائية، وخزانات النترجة/نزع النتروجين واسعة النطاق، وخزانات الحمأة المنشطة من النوع القرصي، وحمامات التطهير، والخلط الصناعي. يولد تدفق مياه قوي منخفض القص ومفتوح القناة، مما يتيح سهولة إنشاء:

تداول السوائل بكميات كبيرة

• النترجة / إزالة النتروجين / مرحلة إزالة الفوسفور تدفق المياه

طرق تسمية النموذج

‌ظروف التشغيل‌

• الحد الأقصى لدرجة الحرارة المتوسطة‌: ≥40 درجة مئوية

• نطاق الرقم الهيدروجيني المتوسط‌: 5-9

• كثافة متوسطة‌: ≥1150 كجم/م3

• الحد الأقصى لعمق الغمر للتشغيل المستمر‌: ≥20 م

هيكل الخلاط الغاطس

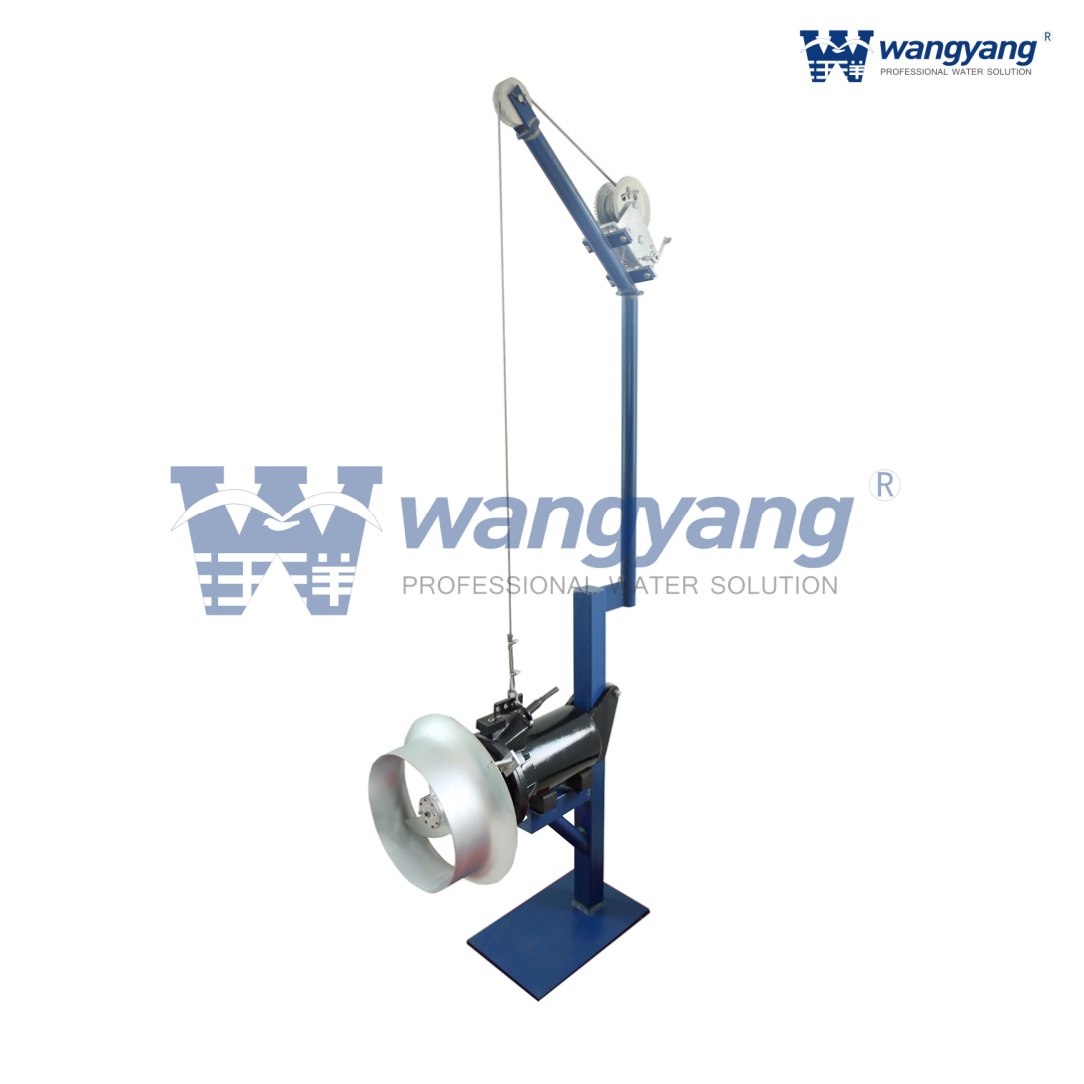

يتكون الخلاط الغاطس QJB بشكل أساسي من جسم الخلاط ونظام التثبيت ومعدات التحكم الكهربائية.

وفقًا لوضع الوظيفة، يمكن تقسيم الخلاط الغاطس QJB إلى فئتين: 1) الخلاط الغاطس من النوع المختلط (المتوافق مع الخلاط الغاطس المتصل مباشرة)؛ 2) الخلاط الغاطس ذو المروحة ذات التدفق المنخفض (المقابلة للخلاط الغاطس غير المتصل بشكل مباشر).

وفقا لطريقة تشكيل الشفرة، يتم تقسيم الخلاط الغاطس QJB إلى فئتين فرعيتين: 1) خلاط مصبوب: يتم تشكيل الشفرات (الدفاعات) عن طريق الصب، ويتكون غلاف الجسم الرئيسي من الحديد الزهر؛ 2) خلاط الختم: يتم تشكيل الشفرات عن طريق الختم، كما أن غلاف الجسم الرئيسي مصنوع من الفولاذ المقاوم للصدأ.

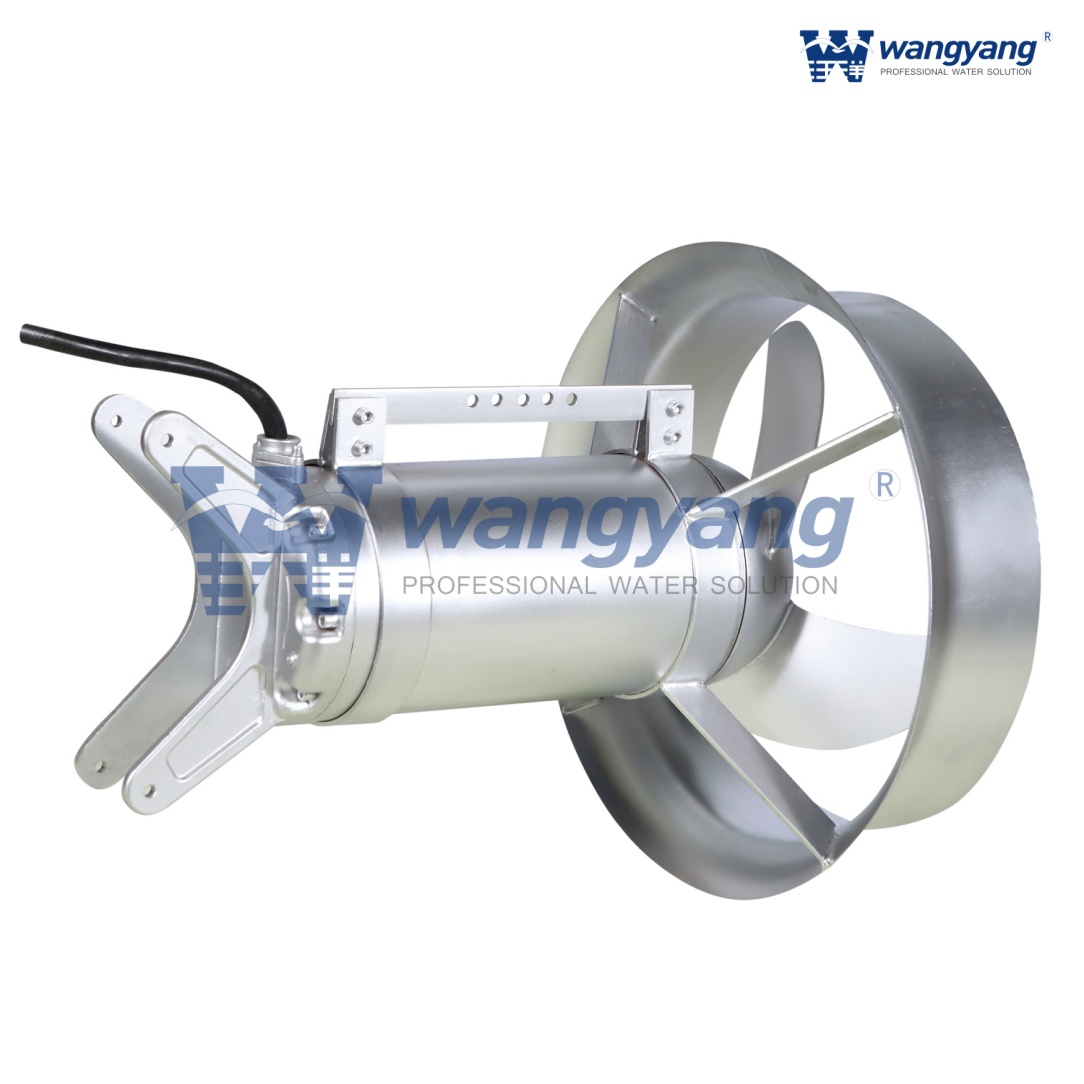

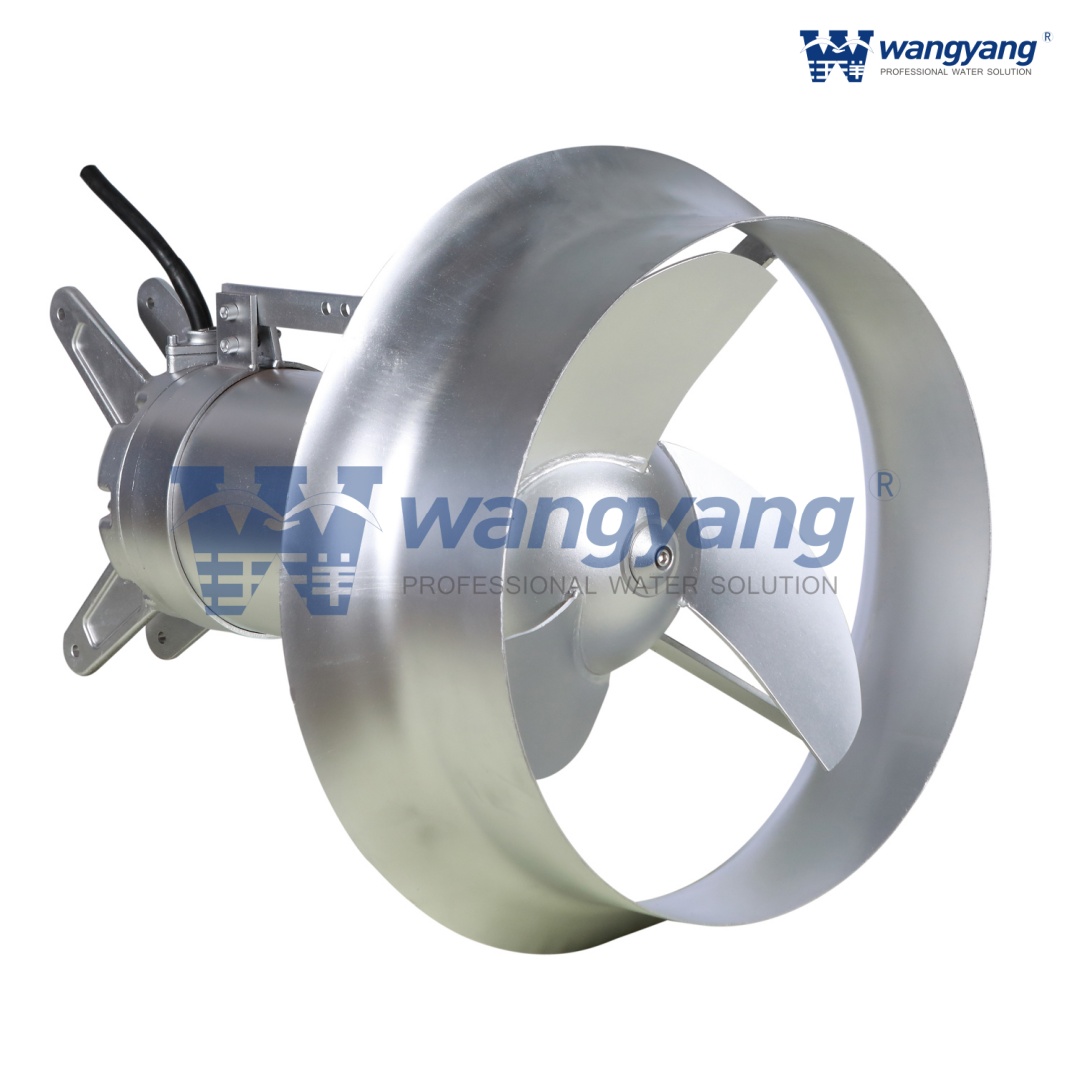

1. خلاط غاطس من النوع المختلط

كما هو موضح في الشكل 1، يتكون الخلاط الغاطس المتصل بشكل مباشر من جزأين: المكره والمحرك الغاطس، مع المكره المثبت مباشرة على عمود المحرك. وهي مجهزة بشكل عام بحلقة نفاثة (تتمثل وظيفتها في زيادة التدفق المحوري وتقليل التدفق الشعاعي وتقليل اهتزاز المكره وتحسين استقرار التشغيل) ؛ في حين أن الخلاط الغاطس ذو المروحة ذات التدفق المنخفض غير مجهز بمثل هذه الحلقة النفاثة.

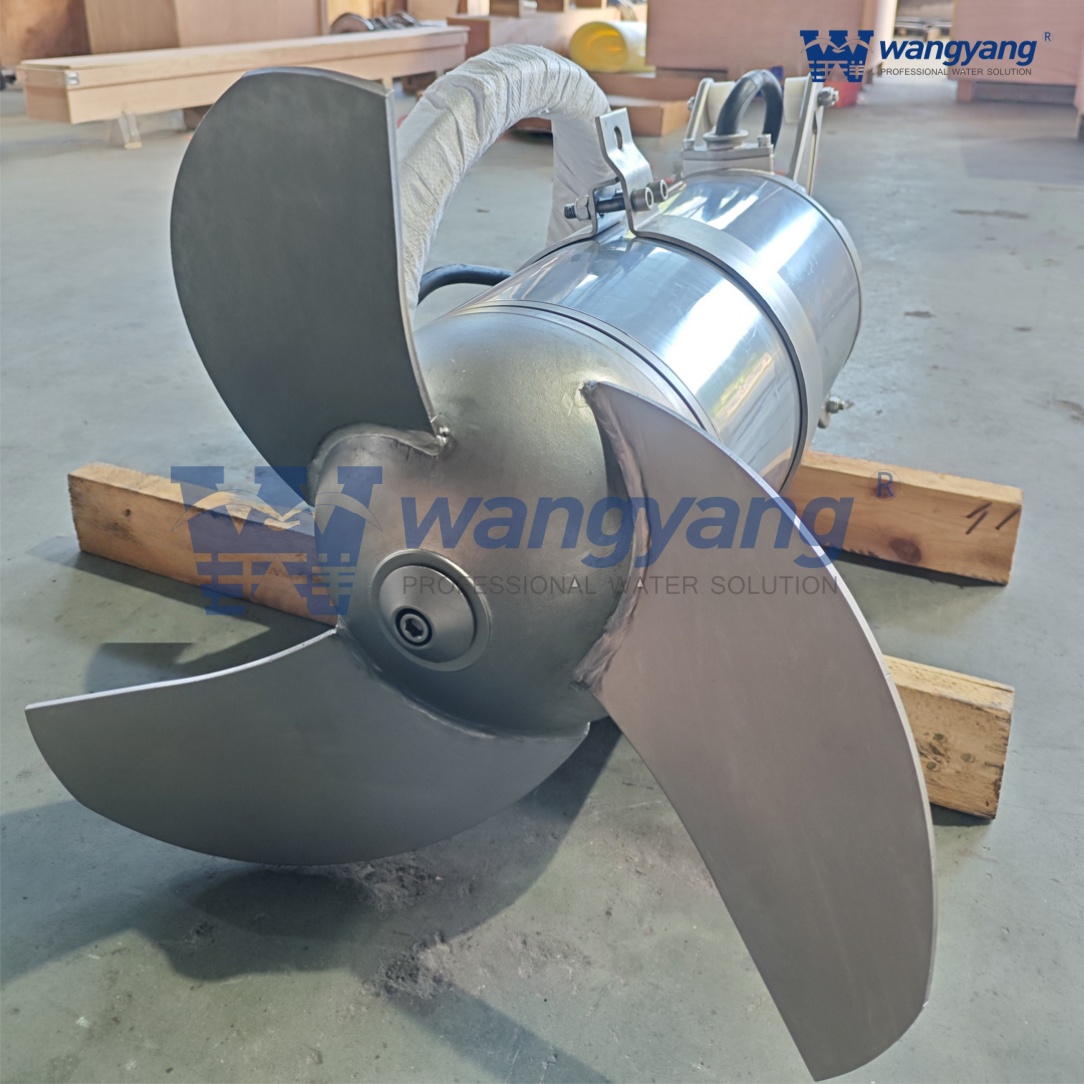

2. خلاط غاطس ذو تدفق منخفض السرعة

كما هو موضح في الشكل 2، يتكون الخلاط الغاطس بمروحة التدفق منخفض السرعة بشكل أساسي من ثلاثة أجزاء: المكره، والمحرك الغاطس، وجهاز تقليل السرعة. يتم تثبيت المكره على عمود الإخراج لجهاز تقليل السرعة.

الجدول 1: معلمات الأداء الرئيسية للخلاط الغاطس QJB

الأب.	نموذج	القوة	الحالي	السرعة	ضياء المكره.	التوجه	الوزن
1	QJB0.85/8-260/3-740C/S *	0.85	3.2	740	260	163	55
2	QJB1.5/6-260/3- 980C/S*	1.5	3.9	980	260	290	55
3	QJB2.2/8-320/3-740C/S*	2.2	5.9	740	320	582	110
4	QJB4/6-320/3- 980C/S*	4	9.3	980	320	609	115
5	QJB1.5/8-400/3-740/س	1.5	4.5	740	400	600	70
6	QJB2.5/8-400/-740/س	2.5	7.3	740	400	800	70
7	QJB3/8-400/3-740/س	3.0	8.0	740	400	850	70
8	QJB4/6-400/3-980/س	4.0	9.6	980	400	1200	73
9	QJB4/12-620/3-80/س	4.0	14.5	480	620	1100	184
10	QJB5/12-620/3-480/س	5.0	18.0	480	620	1800	184
11	QJB75/12-620/3-480/س	7.5	26.8	480	620	2600	229
12	QJB10/12-620/3-480/س	10.0	29.3	480	620	2900	229
13	QJB12/12-620/3-480/س	12.0	32.0	480	620	3100	250
14	QJB15/12-620/3-480/س	15.0	42.8	480	620	4200	305
15	QJB18.5/12-620/3-480/س	18.5	55.0	480	620	5300	315
16	QJB22/12-620/3-480/س	22.0	65.0	480	620	6100	335
ملحوظة: الموديلات التي بعدها النجمة (*) هي خلاطات مصبوبة، والباقي خلاطات مثقوبة

الجدول 2: معلمات الأداء الرئيسية للمروحة الغاطسة منخفضة السرعة

الأب.	نموذج	القوة	الحالي	السرعة	ضياء المكره.	التوجه	الوزن
1	QJB1.5/4-1100/2-60/ب	1.5	3.65	60	1100	680	150
2	QJB2.2/4-1100/2-80/ب	2.2	5.05	80	1100	1925	160
3	QJB3/4-1100/2-100/ ب	3.0	6.64	100	1100	2240	160
4	QJB414-1100/2- 130/ب	4.0	8.62	130	1100	2640	165
5	QJB1.5/4-1400/2-43/ب	1.5	3.65	43	1400	650	150
6	QJB2.2/4-1400/2-50/ب	2.2	5.05	50	1400	845	160
7	QJB3/4-1400/2-65/ب	3.0	6.64	65	1400	1250	160
8	QJB4/4-1400/2-75/ ب	4.0	8.62	75	1400	1680	172
9	QJB1.5/4-1600/2-39/ب	1.5	3.65	39	1600	680	155
10	QJB2.2/4-1600/2- 43/ ب	2.2	5.05	43	1600	910	165
11	QJB3/4-1600/2-51/ب	3.0	6.64	51	1600	1548	165
12	QJB4/4-1600/2-62/ب	4.0	8.62	62	1600	1810	170
13	QJB1.5/4-1800/2-34/ب	1.5	3.65	34	1800	1120	190
14	QJB2.2/4-1800/2-39/ب	2.2	5.05	39	1800	1332	200
15	QJB3/4-1800/2-44/ب	3.0	6.64	44	1800	1815	200
16	QJB4/4-1800/2-52/ب	4.0	8.62	52	1800	2360	280
17	QJB5.5/4-1800/2-62/ب	5.5	11.7	62	1800	2820	280
18	QJB2.2/4-2200/2-30/ب	2.2	5.05	30	2200	1305	210
19	QJB3/4-2200/2-34/ب	3.0	6.64	34	2200	1810	210
20	QJB4/4-2200/2-38/ب	4.0	8.62	38	2200	2420	280
21	QJB5.5/4-2200/2-43/ب	5.5	11.7	43	2200	2760	290
20	QJB4/4-2200/2-38/ب	4.0	8.62	38	2200	2420	280
21	QJB5.5/4-2200/2-43/ب	5.5	11.7	43	2200	2760	290
20	QJB4/4-2200/2-38/ب	4.0	8.62	38	2200	2420	280
21	QJB5.5/4-2200/2-43/ب	5.5	11.7	43	2200	2760	290
22	QJB3/4-2500/2-29/ب	3.0	6.64	29	2500	1960	220
23	QJB4/4-2500/2-33/ب	4.0	8.62	33	2500	2640	290
24	QJB5.5/-2500/2-39/ب	5.5	11.7	39	2500	2920	290
25	QJB7.5/4- 2500/2-43/ب	7.5	15.9	43	2500	3230	300

يوفر تسرب غرفة الزيت وارتفاع درجة حرارة الملف حماية تلقائية ضد الأعطال الحرجة.

• توفير الطاقة والتكلفة عندما ش

• ومع دمجه مع أنظمة التهوية، يعمل الخلاط على تحسين كفاءة نقل الأكسجين بشكل كبير. وهذا يؤدي إلى انخفاض كبير في استهلاك الطاقة طوال فترة العلاج عملية.

• نظام ختم موثوق يتميز بتصميم فريد لإغلاق الكابل للتخلص من مخاطر تسرب المياه. يستخدم العمود اثنين مستقلين

• ختم الكابل: تصميم إغلاق الكابل الفريد يزيل تمامًا خطر تسرب الماء عبر الكابل.

• حماية المحرك: تتميز ملفات المحرك بعزل من الفئة F مع تصنيف حماية IP68. تم اعتماد محامل عالية الجودة مع تشحيم لمرة واحدة وأداء لا يحتاج إلى صيانة، ومجهزة بوظيفة الكشف عن تسرب غرفة الزيت ووظائف الحماية من ارتفاع درجة حرارة المحرك لضمان التشغيل الآمن والموثوق للمحرك.

• الختم الميكانيكي: اثنان إنديبيتم استخدام الأختام الميكانيكية غير المثقوبة، مع زوج الاحتكاك المصنوع من كربيد التنغستن المقاوم للتآكل؛ جميع السحابات مصنوعة من الفولاذ المقاوم للصدأ.

• تكنولوجيا مقاومة التآكل: كوم القياسيةتعتمد المكونات تقنية الفصل الكهربائي، والتي يمكن أن تمنع التآكل بشكل فعال.

المزايا

الميزة الأساسية	الفوائد التفصيلية
كفاءة عالية وتنظيف ذاتي	يتميز التصميم الهيدروليكي بشفرات مائلة للخلف مع وظيفة التنظيف الذاتي المدمجة. هذا يمنعالحطام الناتج عن لف أو انسداد المكره، مما يضمن أداءً عاليًا ومتسقًا ويقلل وقت التوقف عن العمل.
حماية فائقة للمحرك	تم تصميم المحرك ليدوم طويلاً، ويتميز بعزل من الفئة F مع تصنيف حماية IP68. أجهزة الاستشعار المدمجة يوفر تسرب غرفة الزيت وارتفاع درجة حرارة الملف حماية تلقائية ضد الأعطال الحرجة.
توفير الطاقة والتكلفة	عندما شومع دمجه مع أنظمة التهوية، يعمل الخلاط على تحسين كفاءة نقل الأكسجين بشكل كبير. وهذا يؤدي إلى انخفاض كبير في استهلاك الطاقة طوال فترة العلاج عملية.
نظام ختم موثوق	يتميز بتصميم فريد لإغلاق الكابل للتخلص من مخاطر تسرب المياه. يستخدم العمود اثنين مستقلينالأختام الميكانيكية مصنوعة من كربيد التنجستين المقاوم للتآكل، مما يضمن إحكام إغلاق الماء حتى في الوسائط القاسية.
سهولة الصيانة	مصممة بهيكل مدمج وخفيف الوزن. إن استخدام محامل عالية الجودة مع تشحيم لمرة واحدة يجعل الوحدة خالية من الصيانة فعليًا، مما يؤدي إلى تبسيط عملية الإصلاح وتقليل تكاليف التشغيل.
ممتازة لمكافحة التآكل	تخضع المكونات القياسية للمعالجة بتقنية الفصل الكهربائي، ويتوفر الجسم الرئيسي من الفولاذ المقاوم للصدأ (إصدار مختوم) أو الحديد الزهر، مما يوفر مقاومة قوية لبيئات مياه الصرف الصحي المسببة للتآكل.
تطبيق متعدد الاستخدامات	متوفر في سلسلتين متميزتين (الخلط عالي السرعة والمروحة ذات التدفق المنخفض السرعة)، مما يسمح له بالتعامل بمرونة مع كل شيء بدءًا من تجانس الحمأة وحتى تداول السوائل كبيرة الحجم في خزانات النترجة.
