مروحة التدفق الغاطس QJB من الشركة المصنعة في الصين

مقدمة للخلاط الغاطس QJB‌

‌سلسلة خلط عالية السرعة‌

مثالية لخزانات موازنة محطة معالجة مياه الصرف الصحي، وخزانات النترجة/إزالة النتروجين، وخزانات معالجة/تخزين الحمأة، والعمليات الصناعية التي تتضمن خلط السوائل مع المواد الصلبة العالقة. يمنع الترسيب بشكل فعال.

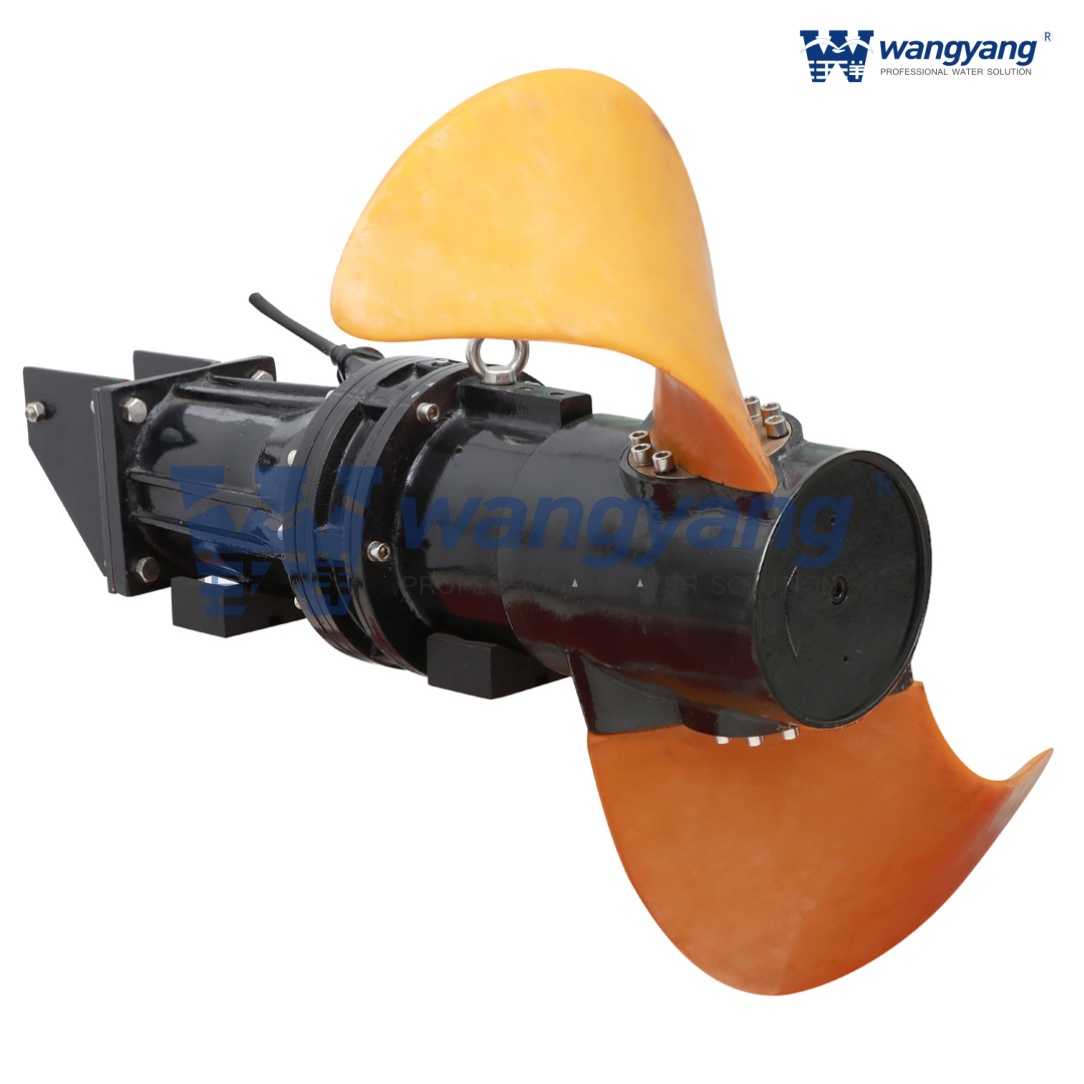

‌سلسلة المروحة منخفضة السرعة‌

مناسبة لخزانات تهوية مياه الصرف الصحي الصناعية والبلدية، والخزانات اللاهوائية، وخزانات النترجة/نزع النتروجين واسعة النطاق، وخزانات الحمأة المنشطة من النوع القرصي، وحمامات التطهير، والخلط الصناعي. يولد تدفق مياه قوي منخفض القص ومفتوح القناة، مما يتيح سهولة إنشاء:

• تداول السوائل بكميات كبيرة

• النترجة / إزالة النتروجين / مرحلة إزالة الفوسفور تدفق المياه

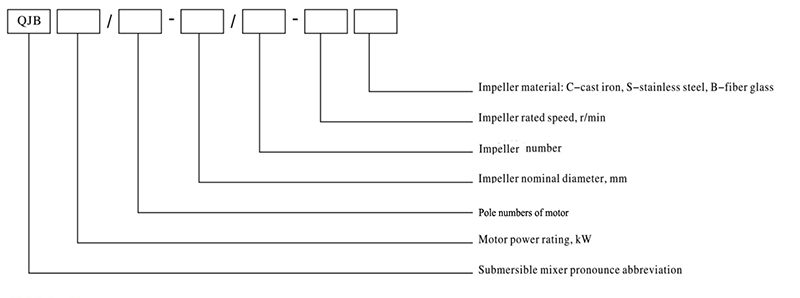

طرق تسمية النموذج

‌ظروف التشغيل‌

• الحد الأقصى لدرجة الحرارة المتوسطة‌: ≥40 درجة مئوية

• نطاق الرقم الهيدروجيني المتوسط‌: 5-9

• كثافة متوسطة‌: ≥1150 كجم/م3

• الحد الأقصى لعمق الغمر للتشغيل المستمر‌: ≥20 م

هيكل الخلاط الغاطس

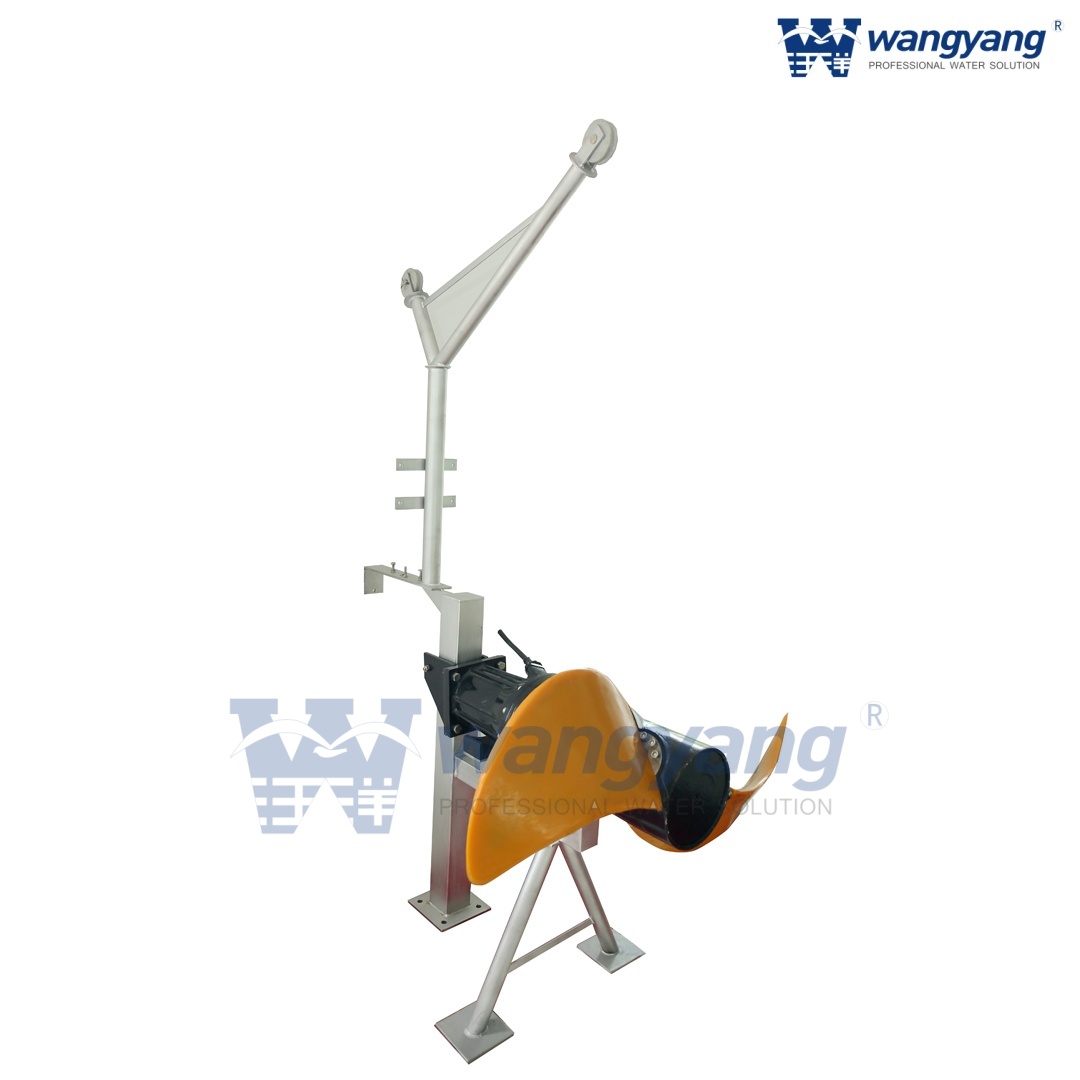

يتكون الخلاط الغاطس QJB بشكل أساسي من جسم الخلاط ونظام التثبيت ومعدات التحكم الكهربائية.

وفقًا لوضع الوظيفة، يمكن تقسيم الخلاط الغاطس QJB إلى فئتين: 1) الخلاط الغاطس من النوع المختلط (المتوافق مع الخلاط الغاطس المتصل مباشرة)؛ 2) الخلاط الغاطس ذو المروحة ذات التدفق المنخفض (المقابلة للخلاط الغاطس غير المتصل بشكل مباشر).

وفقاً لطريقة تشكيل الشفرة، فإن الخلاط الغاطس QJB مقسم أيضاً إلى فئتين فرعيتين: 1) الخلاط المصبوب: يتم تشكيل الشفرات (الدفاعات) عن طريق الصب، وغطاء الجسم الرئيسي مصنوع من الحديد الزهر؛ 2) خلاط الختم: يتم تشكيل الشفرات عن طريق الختم، ويتكون غلاف الجسم الرئيسي من الفولاذ المقاوم للصدأ.

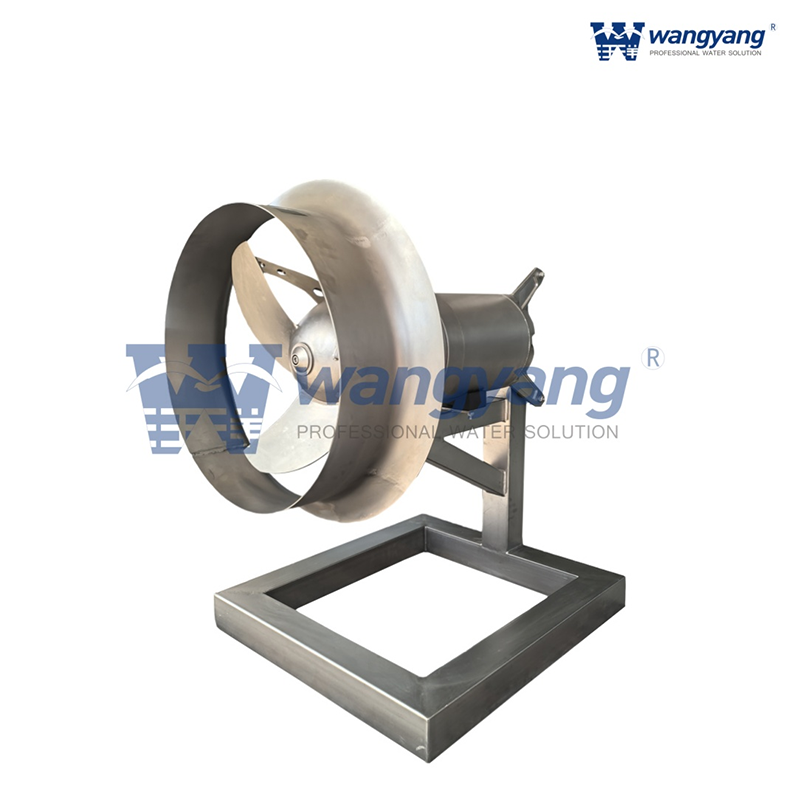

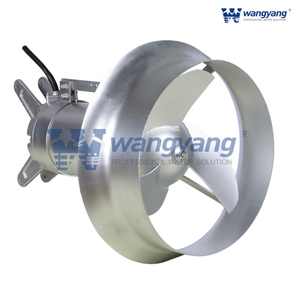

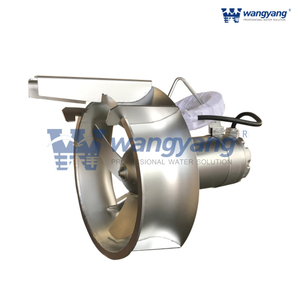

1. خلاط غاطس من النوع المختلط

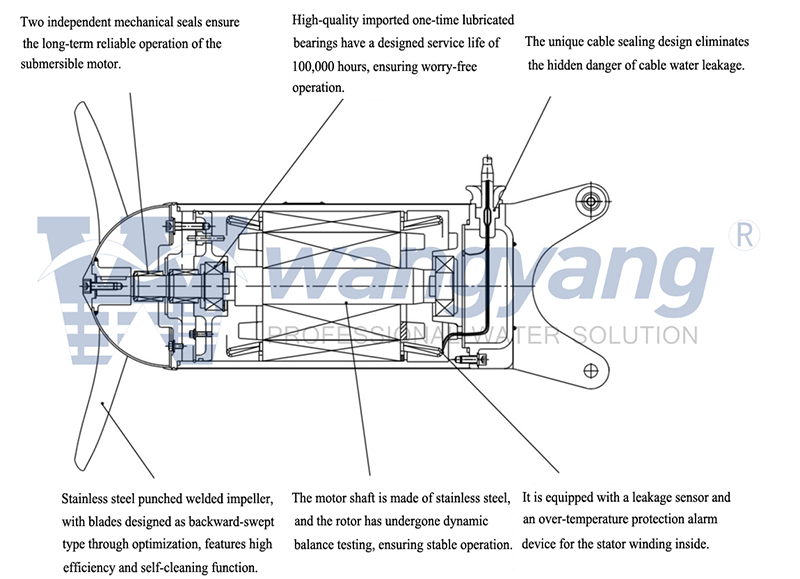

كما هو موضح في الشكل 1، يتكون الخلاط الغاطس المتصل بشكل مباشر من جزأين: المكره والمحرك الغاطس، مع المكره المثبت مباشرة على عمود المحرك. وهي مجهزة بشكل عام بحلقة نفاثة (تتمثل وظيفتها في زيادة التدفق المحوري وتقليل التدفق الشعاعي وتقليل اهتزاز المكره وتحسين استقرار التشغيل) ؛ في حين أن الخلاط الغاطس ذو المروحة ذات التدفق المنخفض غير مجهز بمثل هذه الحلقة النفاثة.

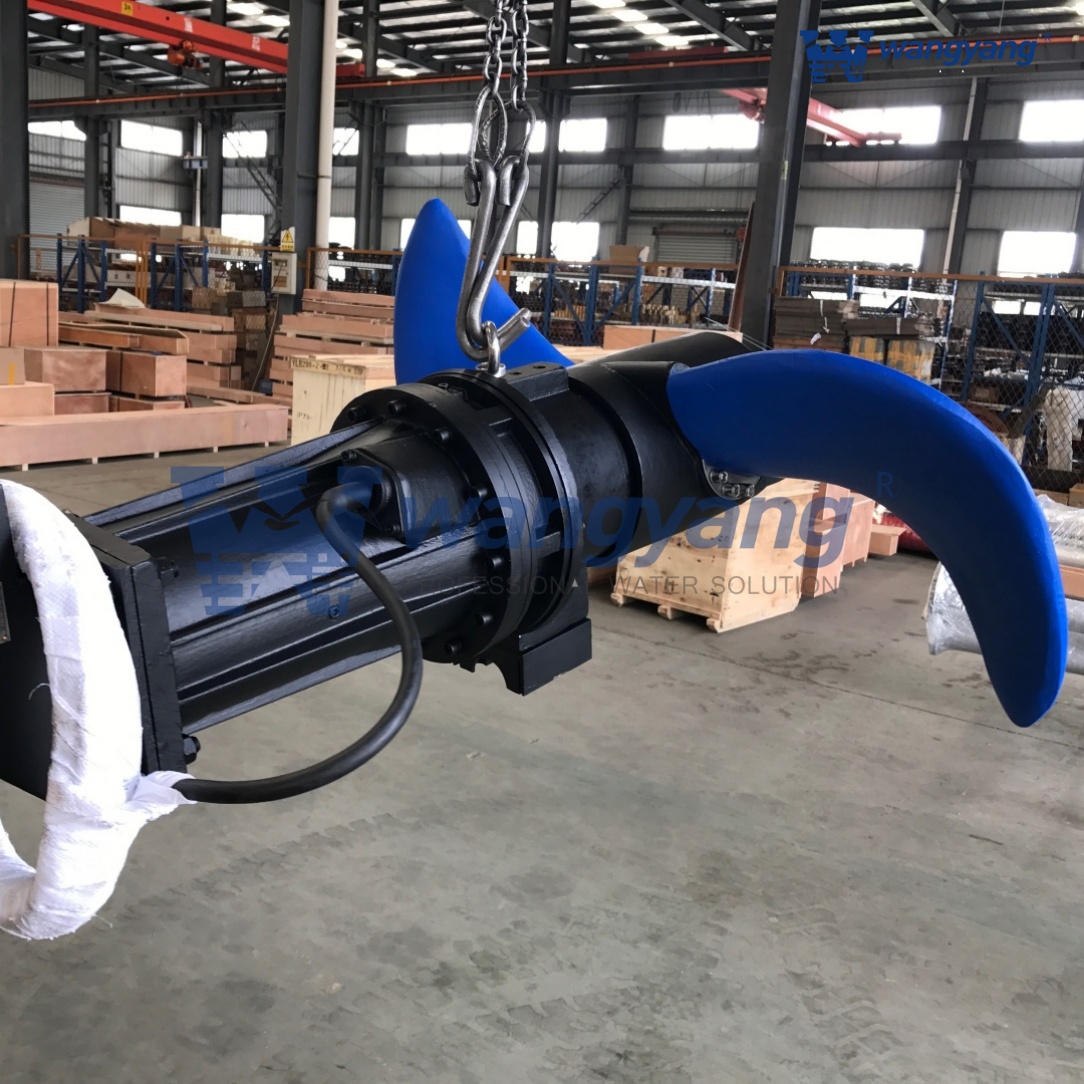

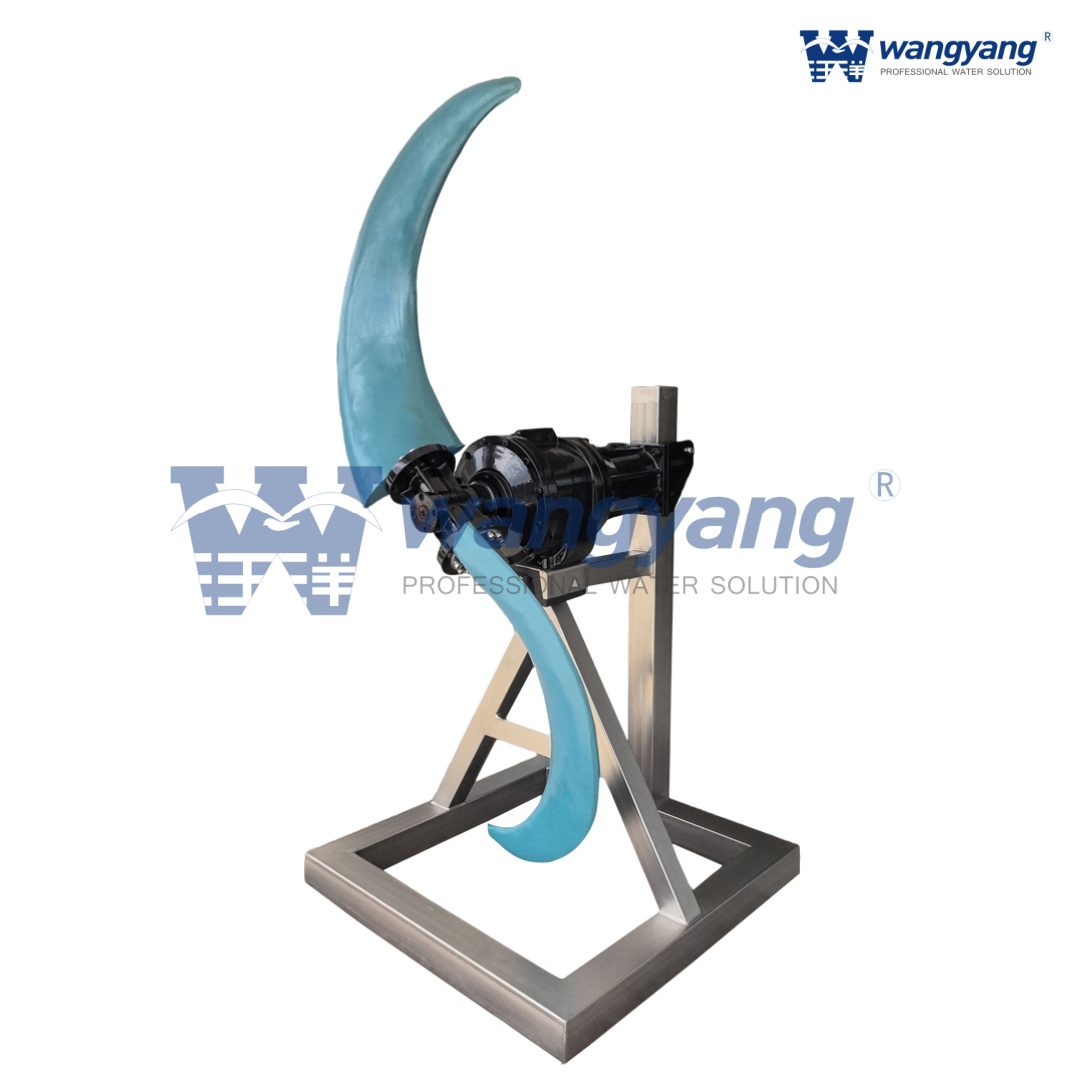

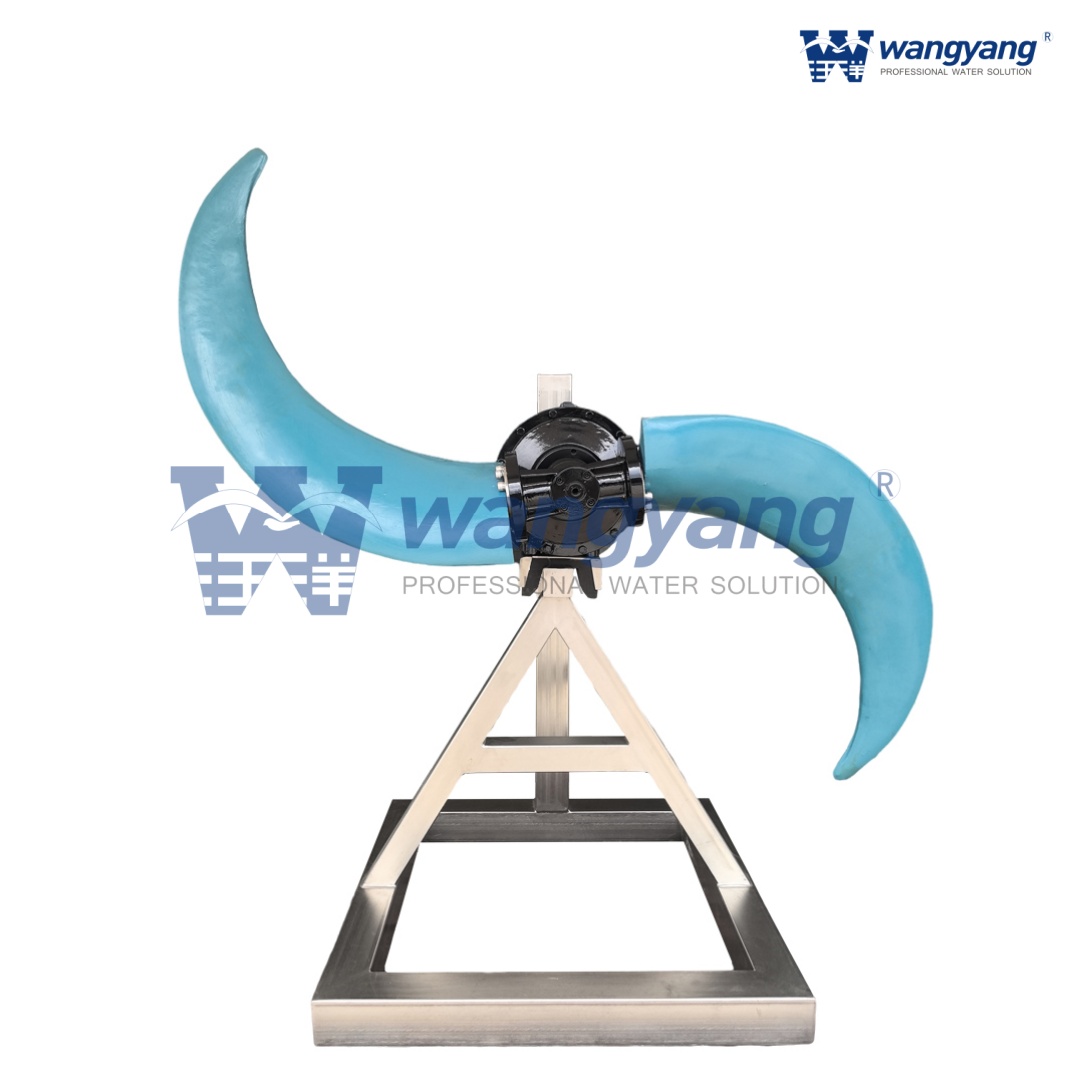

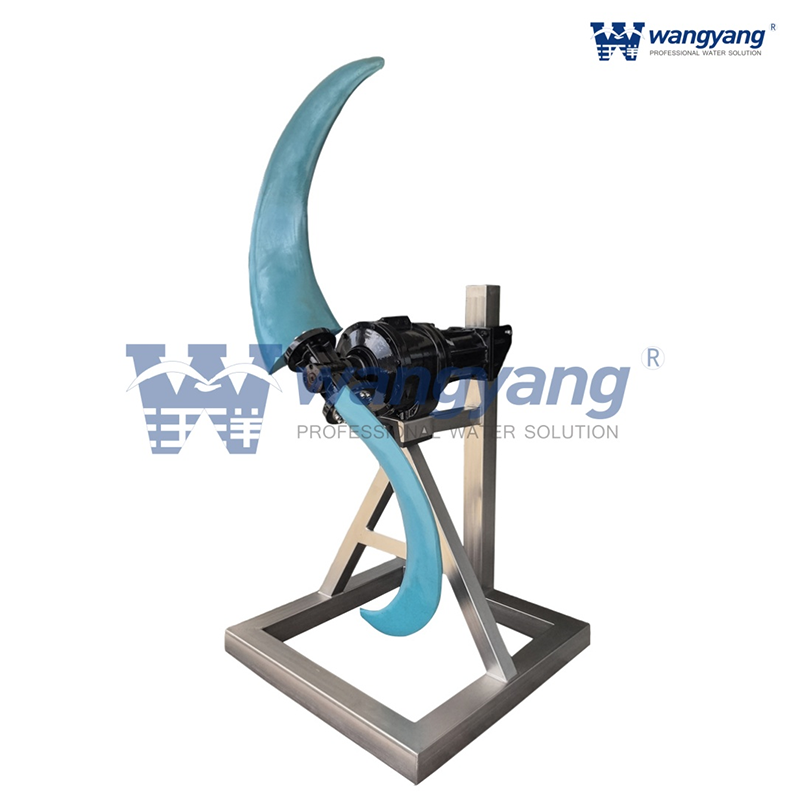

2. خلاط غاطس ذو تدفق منخفض السرعة

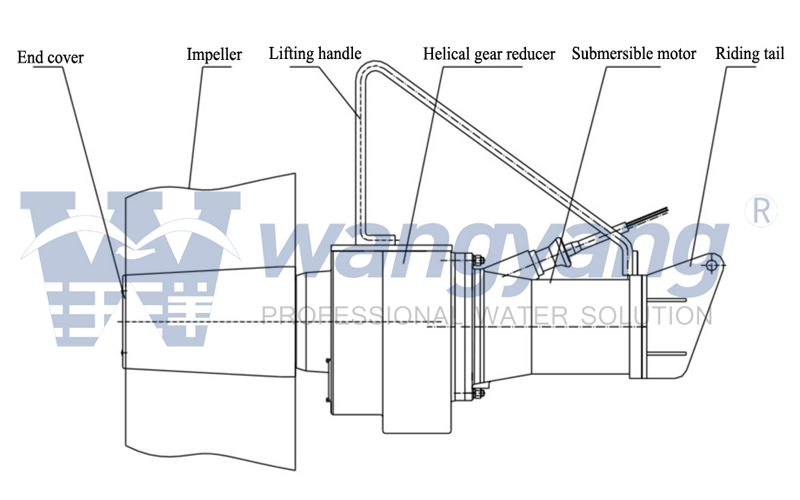

كما هو موضح في الشكل 2، يتكون الخلاط الغاطس بمروحة التدفق منخفض السرعة بشكل أساسي من ثلاثة أجزاء: المكره، والمحرك الغاطس، وجهاز تقليل السرعة. يتم تثبيت المكره على عمود الإخراج لجهاز تقليل السرعة.

الجدول 1: معلمات الأداء الرئيسية للخلاط الغاطس QJB

الأب.	نموذج	القوة	الحالي	السرعة	ضياء المكره.	التوجه	الوزن
1	QJB0.85/8-260/3-740C/S *	0.85	3.2	740	260	163	55
2	QJB1.5/6-260/3- 980C/S*	1.5	3.9	980	260	290	55
3	QJB2.2/8-320/3-740C/S*	2.2	5.9	740	320	582	110
4	QJB4/6-320/3- 980C/S*	4	9.3	980	320	609	115
5	QJB1.5/8-400/3-740/س	1.5	4.5	740	400	600	70
6	QJB2.5/8-400/-740/س	2.5	7.3	740	400	800	70
7	QJB3/8-400/3-740/س	3.0	8.0	740	400	850	70
8	QJB4/6-400/3-980/س	4.0	9.6	980	400	1200	73
9	QJB4/12-620/3-80/س	4.0	14.5	480	620	1100	184
10	QJB5/12-620/3-480/س	5.0	18.0	480	620	1800	184
11	QJB75/12-620/3-480/س	7.5	26.8	480	620	2600	229
12	QJB10/12-620/3-480/س	10.0	29.3	480	620	2900	229
13	QJB12/12-620/3-480/س	12.0	32.0	480	620	3100	250
14	QJB15/12-620/3-480/س	15.0	42.8	480	620	4200	305
15	QJB18.5/12-620/3-480/س	18.5	55.0	480	620	5300	315
16	QJB22/12-620/3-480/س	22.0	65.0	480	620	6100	335
ملحوظة: الموديلات التي بعدها النجمة (*) هي خلاطات مصبوبة، والباقي خلاطات مثقوبة

الجدول 2: معلمات الأداء الرئيسية للمروحة الغاطسة منخفضة السرعة

الأب.	نموذج	القوة	الحالي	السرعة	ضياء المكره.	التوجه	الوزن
1	QJB1.5/4-1100/2-60/ب	1.5	3.65	60	1100	680	150
2	QJB2.2/4-1100/2-80/ب	2.2	5.05	80	1100	1925	160
3	QJB3/4-1100/2-100/ ب	3.0	6.64	100	1100	2240	160
4	QJB414-1100/2- 130/ب	4.0	8.62	130	1100	2640	165
5	QJB1.5/4-1400/2-43/ب	1.5	3.65	43	1400	650	150
6	QJB2.2/4-1400/2-50/ب	2.2	5.05	50	1400	845	160
7	QJB3/4-1400/2-65/ب	3.0	6.64	65	1400	1250	160
8	QJB4/4-1400/2-75/ ب	4.0	8.62	75	1400	1680	172
9	QJB1.5/4-1600/2-39/ب	1.5	3.65	39	1600	680	155
10	QJB2.2/4-1600/2- 43/ ب	2.2	5.05	43	1600	910	165
11	QJB3/4-1600/2-51/ب	3.0	6.64	51	1600	1548	165
12	QJB4/4-1600/2-62/ب	4.0	8.62	62	1600	1810	170
13	QJB1.5/4-1800/2-34/ب	1.5	3.65	34	1800	1120	190
14	QJB2.2/4-1800/2-39/ب	2.2	5.05	39	1800	1332	200
15	QJB3/4-1800/2-44/ب	3.0	6.64	44	1800	1815	200
16	QJB4/4-1800/2-52/ب	4.0	8.62	52	1800	2360	280
17	QJB5.5/4-1800/2-62/ب	5.5	11.7	62	1800	2820	280
18	QJB2.2/4-2200/2-30/ب	2.2	5.05	30	2200	1305	210
19	QJB3/4-2200/2-34/ب	3.0	6.64	34	2200	1810	210
20	QJB4/4-2200/2-38/ب	4.0	8.62	38	2200	2420	280
21	QJB5.5/4-2200/2-43/ب	5.5	11.7	43	2200	2760	290
20	QJB4/4-2200/2-38/ب	4.0	8.62	38	2200	2420	280
21	QJB5.5/4-2200/2-43/ب	5.5	11.7	43	2200	2760	290
20	QJB4/4-2200/2-38/ب	4.0	8.62	38	2200	2420	280
21	QJB5.5/4-2200/2-43/ب	5.5	11.7	43	2200	2760	290
22	QJB3/4-2500/2-29/ب	3.0	6.64	29	2500	1960	220
23	QJB4/4-2500/2-33/ب	4.0	8.62	33	2500	2640	290
24	QJB5.5/-2500/2-39/ب	5.5	11.7	39	2500	2920	290
25	QJB7.5/4- 2500/2-43/ب	7.5	15.9	43	2500	3230	300

• خلط وتجانس مياه الصرف الصحي/مياه الصرف الصحي/الحمأة

• عمليات سماكة

• نزح الحمأة

• تحسين نقل الحرارة

• تنظيف الخزان

• منع ترسب الجسيمات على جدران/قيعان الخزان

• إزالة المواد الصلبة العالقة

• مكافحة الجليد

• توليد تدفق المياه

• أنظمة إعادة التدوير

• الهيكل والصيانة: هيكل مدمج، حجم صغير، وزن خفيف، تشغيل وصيانة بسيطة، تركيب وتجديد مريح، وعمر خدمة طويل.

• تصميم المكره: تم تحسين هيكل التصميم الهيدروليكي لتحقيق كفاءة عمل عالية. تتميز الشفرات ذات الاتجاه الخلفي بوظيفة التنظيف الذاتي المدمجة، والتي يمكن أن تمنع الحطام من اللف والانسداد.

• توفير الطاقة ومكافحة التسوية: عند استخدامه مع نظام التهوية، يتم تقليل استهلاك الطاقة بشكل كبير، وتحسين كفاءة نقل الأكسجين بشكل ملحوظ، ويتم منع الترسيب بشكل فعال.

• ختم الكابل: تصميم إغلاق الكابل الفريد يزيل تمامًا خطر تسرب الماء عبر الكابل.

• حماية المحرك: تتميز ملفات المحرك بعزل من الفئة F مع تصنيف حماية IP68. تم اعتماد محامل عالية الجودة مع تشحيم لمرة واحدة وأداء لا يحتاج إلى صيانة، ومجهزة بوظيفة الكشف عن تسرب غرفة الزيت ووظائف الحماية من ارتفاع درجة حرارة المحرك لضمان التشغيل الآمن والموثوق للمحرك.

• الختم الميكانيكي: يتم استخدام اثنين من الأختام الميكانيكية المستقلة، مع زوج الاحتكاك المصنوع من كربيد التنغستن المقاوم للتآكل؛ جميع السحابات مصنوعة من الفولاذ المقاوم للصدأ.

• تكنولوجيا مقاومة التآكل: تعتمد المكونات القياسية تقنية الفصل الكهربائي، والتي يمكن أن تمنع التآكل بشكل فعال.

لضمان أفضل النتائج، يرجى تقديم المعلومات التالية:

• الغرض من الاستخدام

• شكل الخزان

• أبعاد الخزان، بما في ذلك عمق المياه؛

• الخصائص المتوسطة: بما في ذلك اللزوجة والكثافة ودرجة الحرارة والمحتوى الصلب وما إلى ذلك.

يتم تحديد الطاقة المطابقة المطلوبة للخلاط وفقًا لحجم سائل التحريك وحجم الخزان وكثافته ولزوجته. يتم استخدام خلاط واحد أو أكثر حسب شروط محددة.

يجب أن يعمل الخلاط الغاطس QJB مغمورًا بالكامل في الماء ولا يمكنه العمل في البيئات القابلة للاشتعال والانفجار أو البيئات التي تحتوي على سوائل شديدة التآكل! إذا كان لدى المستخدمين متطلبات استخدام خاصة، فيمكنهم البقاء على اتصال مع قسم الهندسة الفنية لدينا لتقديم أفضل الحلول.
