QJB سلسلة خلاط غاطسة

الكمية:

المقدمة

خلاطة الغاطسة من نوع QJB ، وهي معدات رئيسية تستخدم في تكنولوجيا معالجة المياه ، يمكنها تلبية المتطلبات التكنولوجية للتجانس والسيولة الخاصة بالتدفق السائل ذي المرحلتين الصلبة وتدفق الغاز السائل السائل بثلاث مراحل في الدورة الكيميائية الحيوية لعملية معالجة المياه. إنه يتألف من المحرك الغاطس ، المكره ، ونظام التثبيت الخ. الخلاط الغاطس في هيكل الاتصال المباشر. مقارنة بالمحرك الكهربائي التقليدي عالي الطاقة الذي يحول دون السرعة عن طريق مخفض السرعة ، يتم تسليط الضوء عليه من خلال الهيكل المدمج ، انخفاض استهلاك الطاقة ، صيانة الوجه. المكره الذي شكلته الصب النهائي أو اللكم ، والذي يتميز بالدقة العالية ، والتوجه القوي ، وكذلك التشكيل الجانبي البسيط والمظهر الجميل. سلسلة المنتجات قابلة للتطبيق على الأماكن التي تتطلب تهييج أو خلط الصلبة الصلبة.


استخدام الشروط

QJB من النوع متعدد الوظائف دوامة خلاط غاطسة في الحالات التالية يمكن أن يكون التشغيل العادي بشكل مستمر

أعلى درجة حرارة للوسط لا تزيد عن 40 ℃ ؛

2. قيمة ph في المتوسط ​​بين خمسة إلى تسعة ؛

3. كثافة متوسطة لا تزيد عن 1150 كجم / متر مكعب ؛

4. عملية الغوص على المدى الطويل ، وعمق الغوص بشكل عام لا يزيد عن 20 م.


مميزات

1.QJB نوع متعدد الوظائف تدور في تدفق هيكل خلاط غاطسة المدمجة ، وحجم صغير ، وخفيفة الوزن ، وسهولة التشغيل والصيانة ، سهلة التركيب والصيانة وعمر خدمة طويل.

2.Impeller الحفاظ على المياه لديه أفضل هيكل التصميم ، وكفاءة عالية ، شفرة جرف مع تكريس وظيفة mselves يمكن أن يمنع لف المتنوعة ، مربى.

3. ويمكن استخدام نظام تهوية معا للحد من استهلاك الطاقة ، وتحسين ملء الأوكسجين بشكل واضح ، ومنع فعال لهطول الأمطار.

4.unique تصميم ختم كابل ، استبعد كابل الركود المتاعب الخفية.

لف 5.motor لعزل فئة F ، درجة الحماية ل IP68 ، واختيار تحمل عالية الجودة صيانة خالية من التشحيم ، لديه غرفة الكشف عن تسرب النفط وظيفة حماية الانهاك متعرجا ، جعل الكهرباء آلة العمل أكثر سلامة وموثوقية.

6. طريقتين ختم الميكانيكية المستقلة ، ختم الميكانيكية للمواد الاحتكاك لمقاومة التآكل من الأجور وكربيد التنغستن. جميع السحابات للمواد الفولاذ المقاوم للصدأ.

7.المكونات القياسية هي تقنية الفصل الكهربائي ، والتي يمكن أن تساعد في منع التآكل.


مقدمة هيكل

نوع QJB متعدد الوظائف دوامة خلاط غاطسة أساسا عن طريق تركيب المعدات ونظام التحكم الكهربائي ، ومجموعة من المعدات.

يمكن تقسيم خلاطة الغاطسة الدوارة متعددة الوظائف من نوع QJB وفقًا لأشكال وظيفتها إلى خلاط غاطس مختلط وخلاط غاطس ذو سرعة منخفضة لنمط تدفق الدفع. مختلط وفقًا للخصائص الهيكلية للخلاط الغاطس والنقاط لنوع الختم الدوري المستقيم والخلاط الغاطس المستقيم الخلاط الغاطس. إن نمط تدفق الدفع ذو السرعة المنخفضة عبارة عن خلاط غاطس يشبه الخلاط الغاطس مباشرة.

مزيج سلسلة QJB نوع دوامة خلاط الغاطسة متعددة الوظائف طريقة وفقا لتشكيل وتنقسم إلى خلاط الصب وخلاط ختم. صب شفرة خلاط (المكره) لعملية الصب ، آلة قذيفة المواد الجسم عموما للحديد الزهر. ختم شفرة خلاط لختم ، والمواد قذيفة الجسم للفولاذ المقاوم للصدأ.

هيكل نوع الختم الدوري على التوالي للمحرك متعدد الخلاطات الغاطسة ، وتشكيل ختم الأجزاء الهيدروليكية ، ودقة جيدة ، وكفاءة عالية ، شفرات المكره لها زاوية مختلفة. لا يتم حظر التوازن الهيدروليكي بعد سحب التصميم ، الهيكل المدمج ، الحجم الصغير ، الوزن الخفيف ، سهولة التشغيل والصيانة ، التثبيت مناسب وسريع ، عمر خدمة طويل. جميع الحالات تعتمد تصنيع الفولاذ المقاوم للصدأ ، والمظهر الجميل عرض بطلاقة. معتمدة من قبل المكتب الوطني لحماية البيئة ، أن يأكل في الداخل والخارج في خلاط الغاطسة هو المنتج الاختيار الأول.

خلاط غاطس مختلط مصنوع لزيادة التدفق العام لتغطية التدفق المحوري وتقليل التدفق الشعاعي ، والحد من الاهتزاز ، وزيادة تشغيل نعومة المكره. وانخفاض سرعة دفع نمط تدفق خلاط غاطسة لا إعداد غطاء محرك السيارة التحويل.

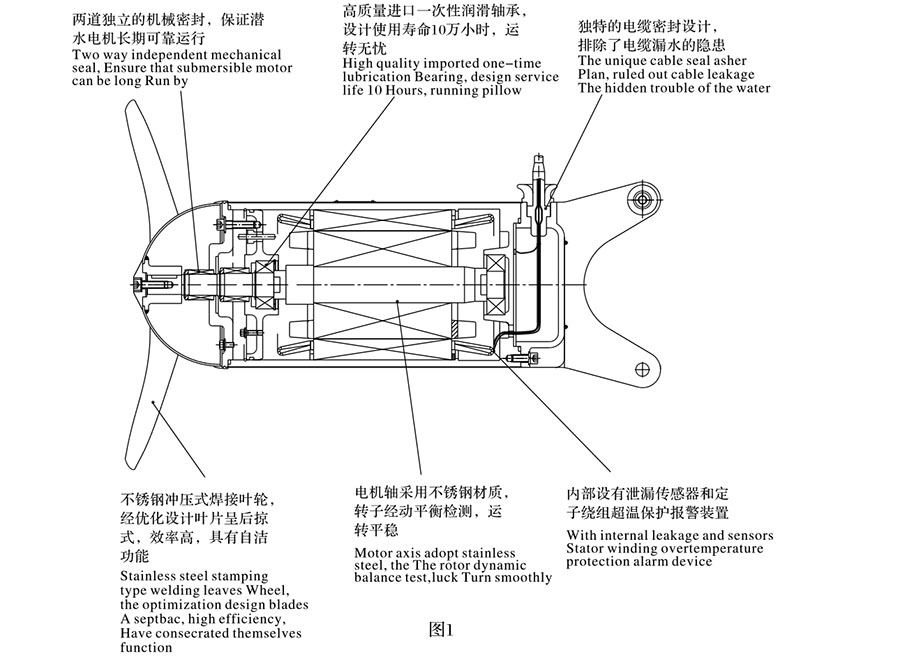

كما هو مبين في الشكل 1 ، فإن الخلاط الغاطس الذي يشبه الارتباط المباشر بشكل رئيسي من قبل المكره ، والمحركات الغاطسة مكونان رئيسيان ، مباشرة في المكره رمح المحرك.

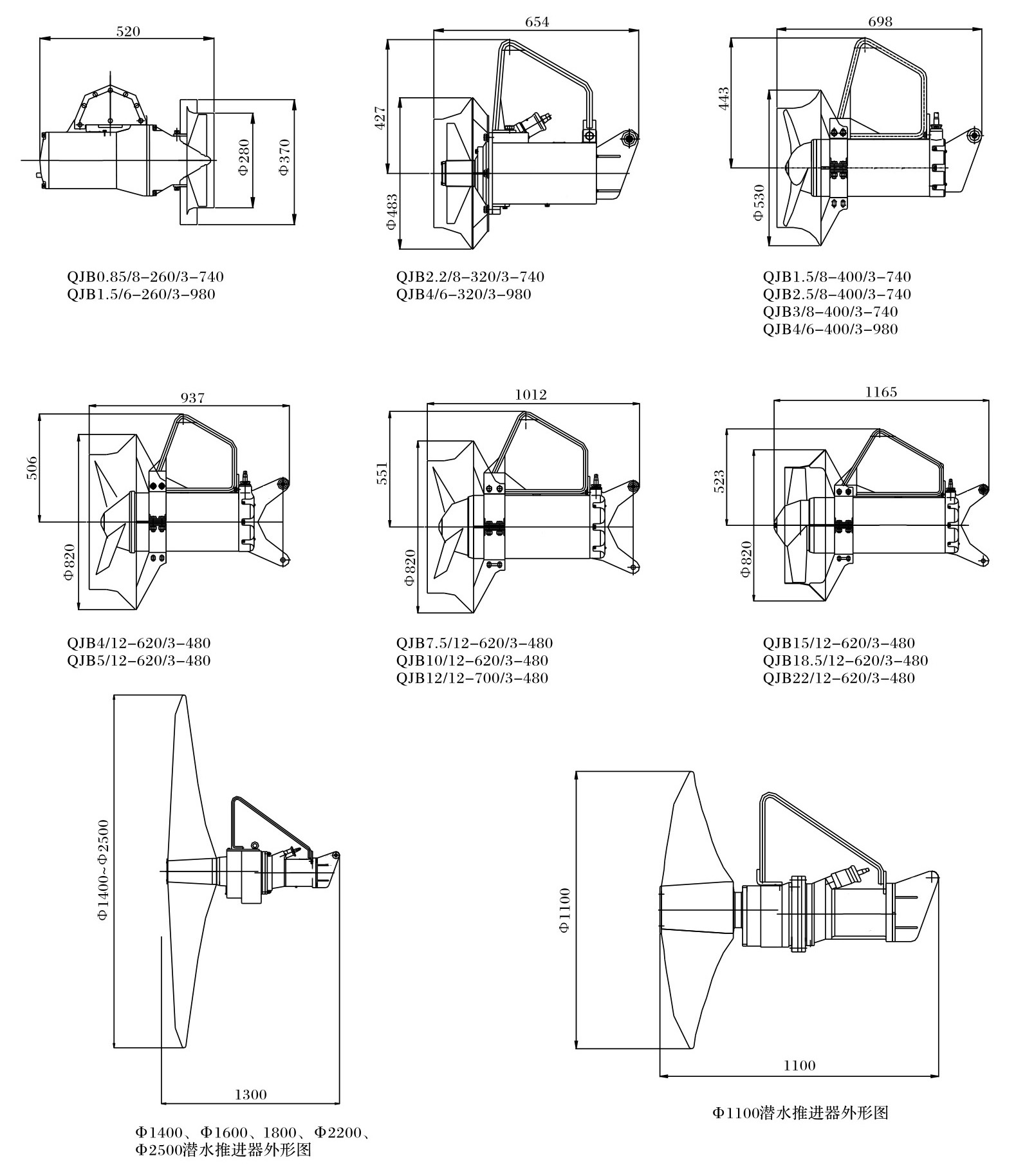

رسم شكل البعد

外形 尺寸 图

معايير الأداء

لا.

نموذج

قوة المحرك(كيلوواط)

التصنيف الحالي(A)

سرعة دوران شفرة(دورة / دقيقة)

قطر شفرة(مم)

محوري التوجه(N)

وزن(كلغ)

1

QJB0.85 / 8-260 / 3-740C / S *

0.85

3.2

740

260

163

55

2

QJB1.5 / 6-260 / 3-980C / S *

1.5

3.9

980

260

290

55

3

QJB2.2 / 8-320 / 3-740C / S *

2.2

5.9

740

320

582

110

4

QJB4 / 6-320 / 3-980C / S *

4.0

9.3

980

320

609

115

5

QJB1.5 / 8-400 / 3-740 / S

1.5

4.5

740

400

600

70

6

QJB2.5 / 8-400 / 3-740 / S

2.5

7.3

740

400

800

70

7

QJB3 / 8-400 / 3-740 / S

3.0

8.0

740

400

850

70

8

QJB4 / 6-400 / 3-980 / S

4.0

9.6

980

400

1200

73

9

QJB4 / 12-620 / 3-480 / S

4.0

14.5

480

620

1100

184

10

QJB5 / 12-620 / 3-480 / S

5.0

18.0

480

620

1800

184

11

QJB7.5 / 12-620 / 3-480 / S

7.5

26.7

480

620

2600

229

12

QJB10 / 12-620 / 3-480 / S

10.0

29.3

480

620

2900

229

13

QJB12 / 12-700 / 3-480 / S

12.0

32.0

480

620

3100

250

14

QJB15 / 12-620 / 3-480 / S

15.0

42.8

480

620

4200

305

15

QJB18.5 / 12-620 / 3-480 / S

18.5

55.0

480

620

5300

315

16

QJB22 / 12-620 / 3-480 / S

22.0

65.0

480

620

6100

335
